經常碰到有的會員，特別是初學者，會問到如何打印，如何加圖框，如何按比例出圖……。

利用“布局出圖”，也是學習和使用CAD制圖的一個不可或缺的重要部分。一張圖畫好了，不能打印出來，或者不能正確、漂亮地打印出來，也終將是一大遺憾。有好多會員，不會用布局出圖，喜歡在“模型”里加圖框打印，這固然可以，但此方法一不能正確比例打印出來，二比較麻煩(加圖框時)，不知比例還要計算，圖框還要縮放等。

在我做的《三維實體轉三視圖》的教程出來后，由于是在布局里轉的三視圖，因此，就有很多會員詢問：如何打印、如何加圖框等。由此求助的會員很多，一個個回答也沒那么多的精力及時間，簽于此，我抽空做了本教程，初步介紹了一下利用“布局出圖”打印的方法，并附加了怎樣在布局里給轉換好的三視圖加圖框及打印的方法。

在這里，再說一點，就是無論誰做的教程都不可能絕對完美、詳細及面面俱到，教程只是給大家提供了一種方法的方向，大家可以舉一反三，再行細究。就像學校的老師授課，不可能將每道練習題都詳細講解一遍。正所謂“師傅帶進門，修行靠自身”。因此，希望大家在我的教程的大方向下，再自行研究適合自己的步驟及方法。

本“布局打印”的方法，適用各個CAD版本。

好了，言歸正傳，下面就開始“布局打印”的教程。

一、準備工作：

1、每次新裝CAD，或換CAD的版本，或換打印機，都要重新設置一下。

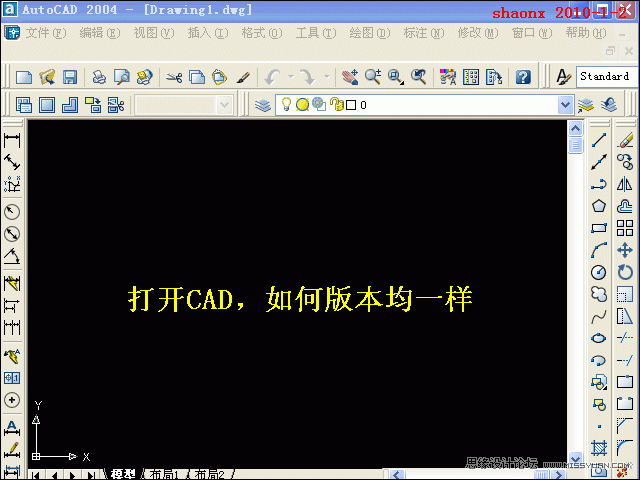

打開裝好的CAD，已經說過了，本方法適用于各個版本，我這里用CAD2004版本

為例，因本人用了好多年，還是比較喜歡此版本。

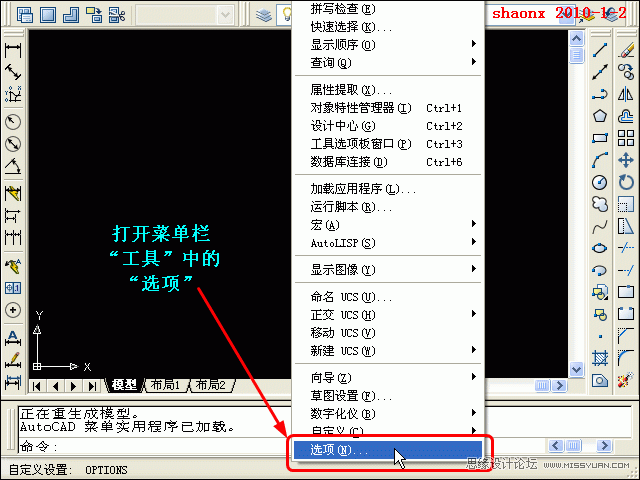

2、打開菜單欄“工具”→“選項”。

CAD有好多的基本設置都是在這里面，大家有空可以多研究一下。

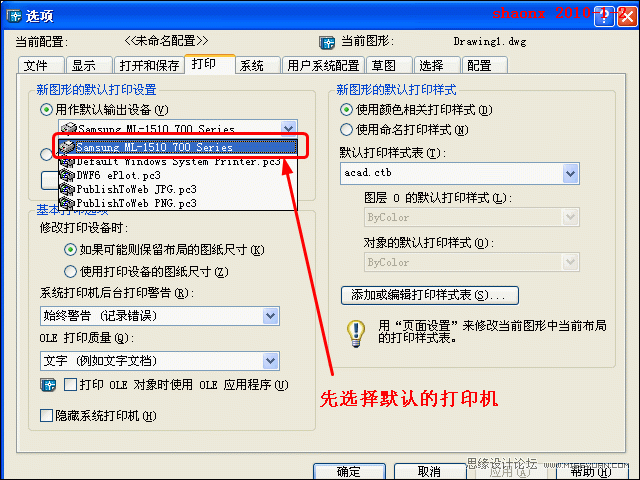

3、在“選項”的對話框中，選擇“打印”，先選擇指定要用的打印機的名稱。

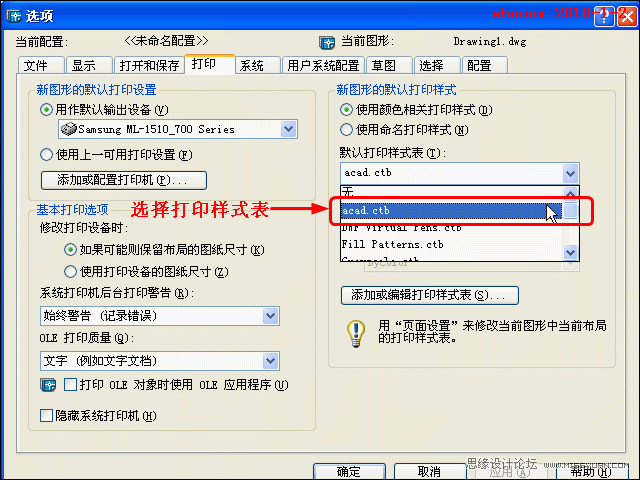

4、接著，選擇默認的“打印樣式表”。

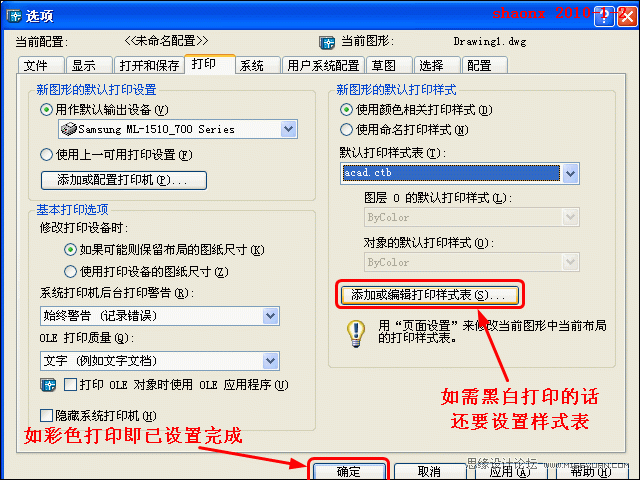

5、“打印樣式表”選好后，如果是進行彩色打印，就點擊下面的“確定”即可

完成打印設置。

有許多時候，需要打印黑白的圖紙，這就需要對選定的樣式表進行設置，點擊

“添加或編輯打印樣式表”按鈕。

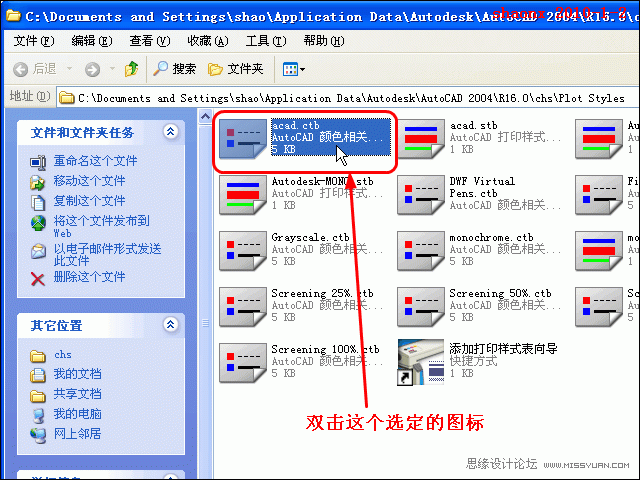

6、在點擊了“添加或編輯打印樣式表”按鈕后，會自動進入到樣式表所在的文件

夾，雙擊我們選中的這個打印樣式。

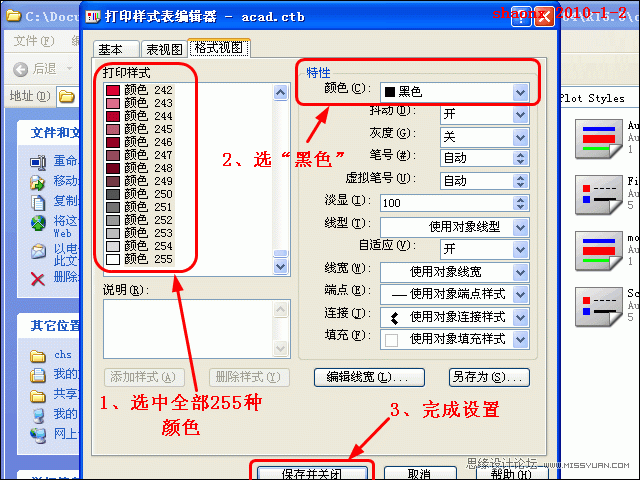

7、在彈出的“打印樣式表編輯器”中，選擇“格式視圖”，在對話框的“打印樣

式”里，選中全部255種顏色，在“特性——顏色”中，選中“黑色”，點擊最下

面的“保存并關閉”的按鈕退出樣式編輯。

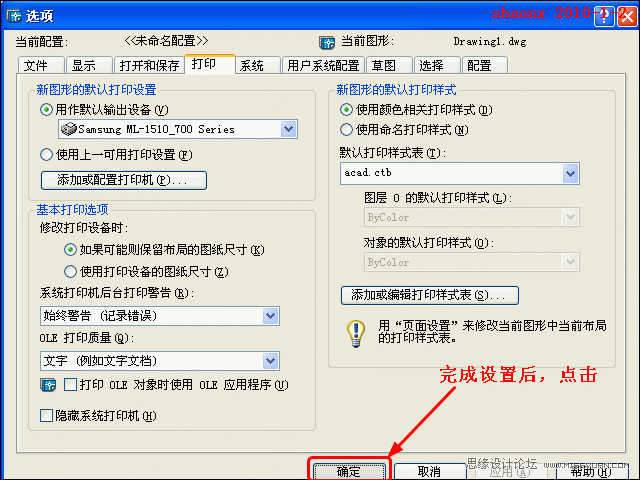

8、打印的設置全部完成后，點擊最下面的“確定”按鈕退出。

9、今后要用到的打印的默認設置完成，接下來，要測定打印的范圍。

為什么要測定打印的范圍呢?譬如講，同樣是使用A4紙，并且同樣是橫向

打印，但不同的打印機能打印出來的范圍，肯定都不盡相同。

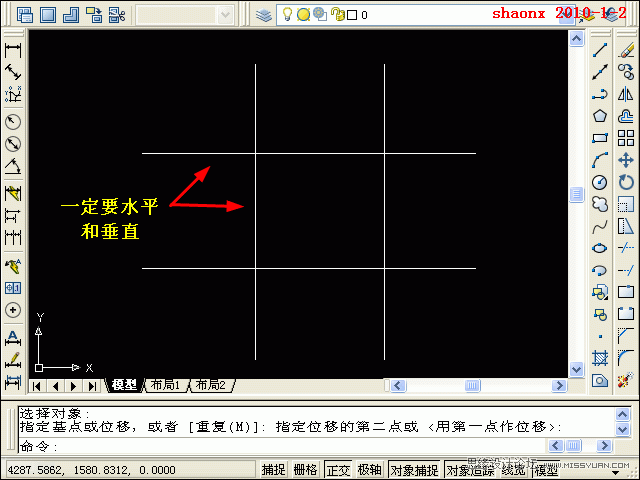

其實，測定你所常用的打印機的打印范圍，是很方便的。只要在“模型”里

各畫2條水平和垂直的線段，如下圖。

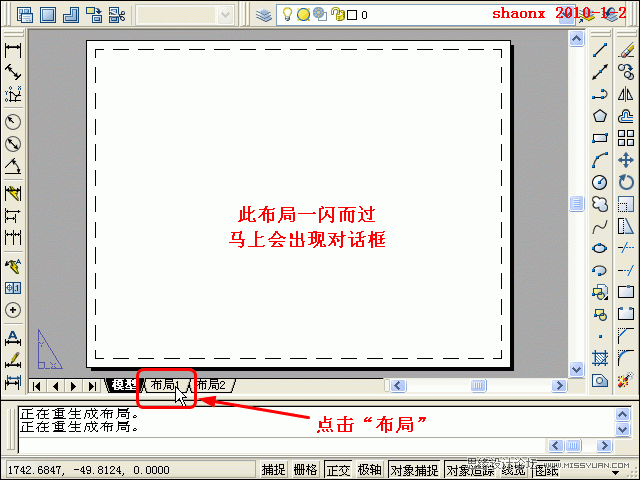

10、點擊“布局”，點擊布局1或者布局2都可以，在短暫的顯示了白色的布局后，

馬上會彈出設置對話框，因為本次的打印，還未設置。

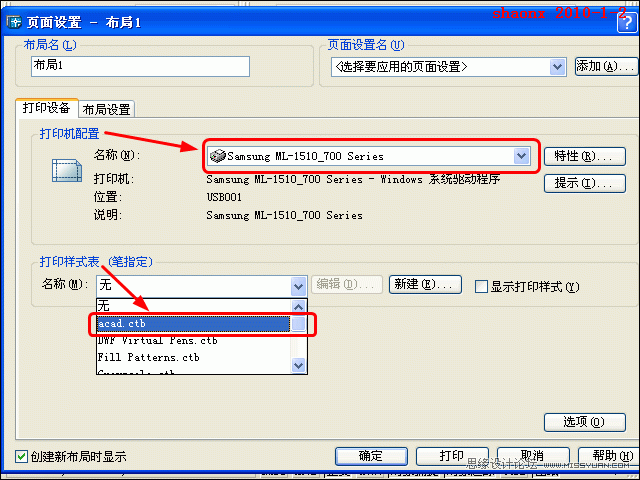

11、在彈出的對話框的打印設備里，指定“打印機”和“打印樣式表”。所選擇的

打印樣式表，由于前面已編輯過，這里只要選中，不用再編輯。

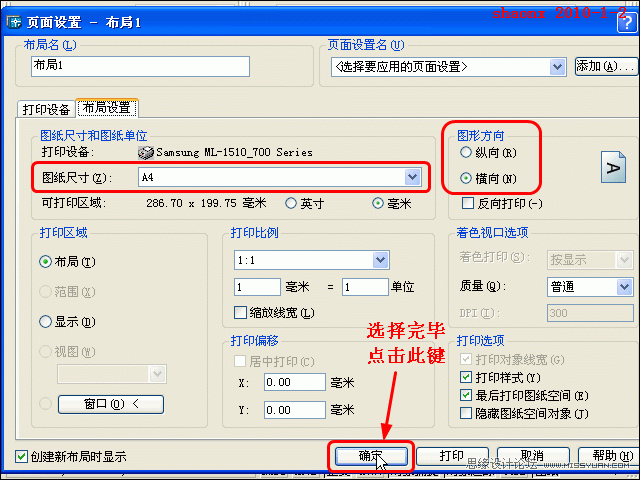

12、在對話框的布局設置里，指定圖紙的大小，以及圖形的方向。

頁面設置完畢后，點擊“確定”退出。

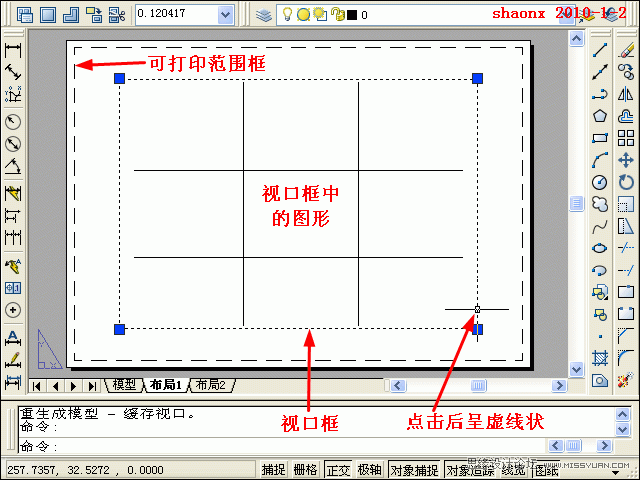

13、這時，能夠打印的布局就出現了，如下圖。

我們看到，布局頁面上，白色部分，就是一張A4紙的尺寸，進來一點的長虛線，

是能夠打印的范圍，里面的實線矩形框，是視口框，視口框的里面所顯示的部分，才

是我們畫在“模型”里的圖形。

由于視口框沒有極大地利用可打印的范圍，接下來，再調整一下。點擊一下視口

框，這時的視口框即呈現出小的虛線狀，且四個角上有可供編輯的夾點。

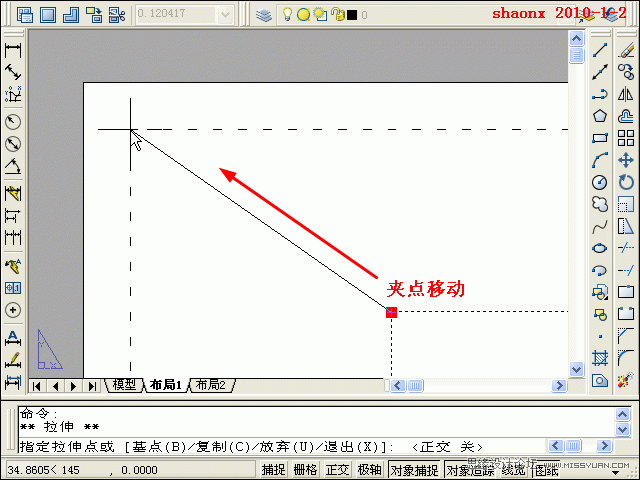

14、先移動左上角的夾點，如下圖，點擊夾點后，夾點呈紅色，小心仔細地將夾點移動

到可打印范圍的左上角。

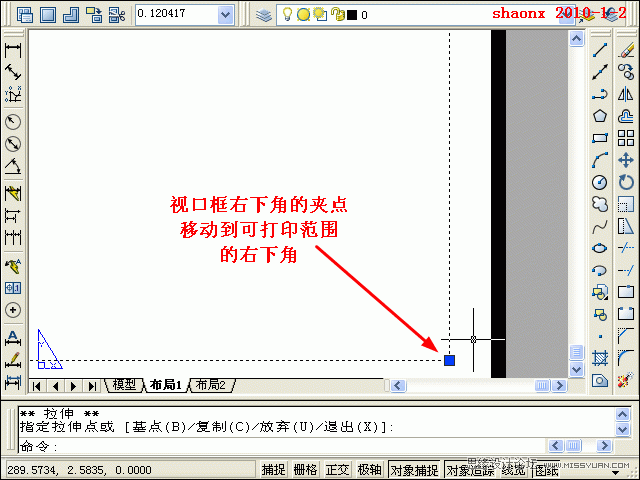

15、和上面一樣，再轉到右下角，點擊視口框的右下角夾點后，夾點呈紅色，小心仔細

地將夾點移動到可打印范圍的右下角上。
