渲染是基于三維場景來創建二維圖像的一個過程。它通過使用在場景中已設置好的光源、材質和環境設置(例如背景和霧化)，為場景的幾何圖形進行著色。本例將通過渲染如圖14-44所示的三維場景，來學習在AutoCAD中渲染輸出場景模型的方法和技巧。

圖14-44 完成效果

(1)執行“文件”→“打開”命令，打開本書附帶光盤\Chapter-14\“室內場景.dwg”文件。激活“相機1”視圖，對場景進行渲染，可觀察到使用默認設置渲染出場景的場景效果，如圖14-45所示。

圖14-45 原場景效果

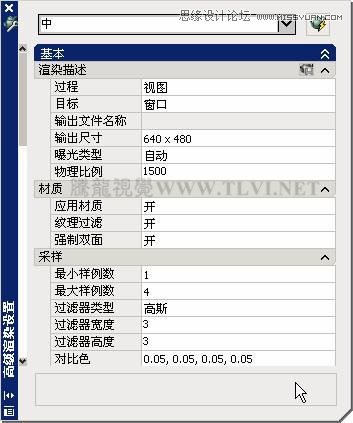

(2)執行“視圖”→“渲染”→“高級渲染設置”命令，或者在“渲染”工具欄中單擊

“高級渲染設置”按鈕，打開“高級渲染設置”選項板，如圖14-46所示。

圖14-46 “高級渲染設置”選項板

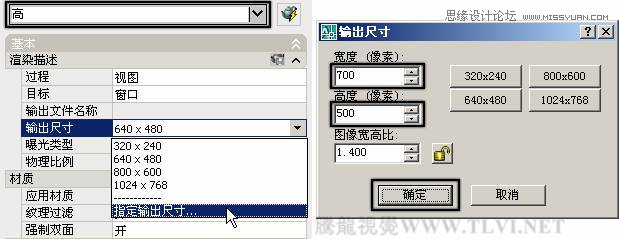

(3)在“高級渲染設置”選項板頂端的“渲染預設”下拉列表中選擇“高”選項，然后在“基本”卷展欄中，對渲染輸出圖像的分辨率進行設置，如圖14-47所示。

圖14-47 設置圖像輸出分辨率

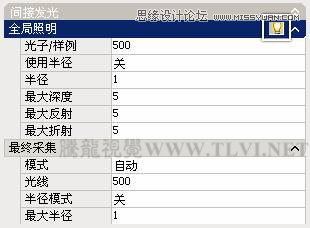

(4)接著在“間接發光”卷展欄中，單擊“全局照明”標題欄右側的

“指定光源是否應該將間接光投射到場景中。”按鈕，啟用“全局照明”方式，如圖14-48所示。

圖14-48 啟用“全局照明”方式

提示：在“高級渲染設置”選項組中，用戶還可以對圖像質量、陰影、光線跟蹤反射和折射、最終聚集等渲染參數進行設置，以達到理想的圖像效果。

(5)單擊“高級渲染設置”選項板右上角的

“渲染”按鈕，或者在“渲染”工具欄中單擊

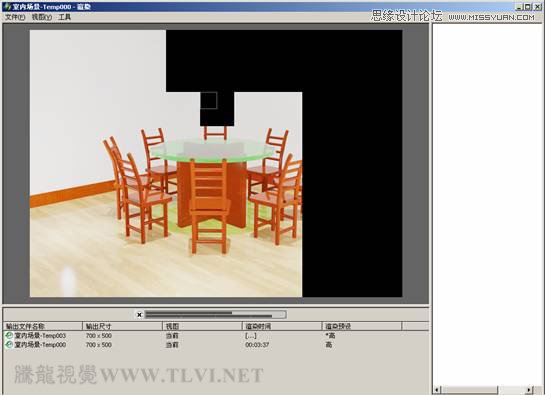

“渲染”按鈕，在“渲染”窗口中對場景進行渲染，如圖14-49所示。

圖14-49 “渲染”窗口
