AutoCAD教程：將三維實體轉為三視圖(5)
文章來源于 中國教程網論壇，感謝作者 shaonx 給我們帶來經精彩的文章！設計教程/設計教程/AutoCAD教程2010-10-17
41.回到布局看一下，虛線的比例差不多調整好了，接下來，要去掉視口的外框線條。 42.前面我們說過 ，布局的各個視口外框線條是共用一個圖層的，只要關閉這個圖層，視口的外框線條就看不到了。外框線共用的就是上面

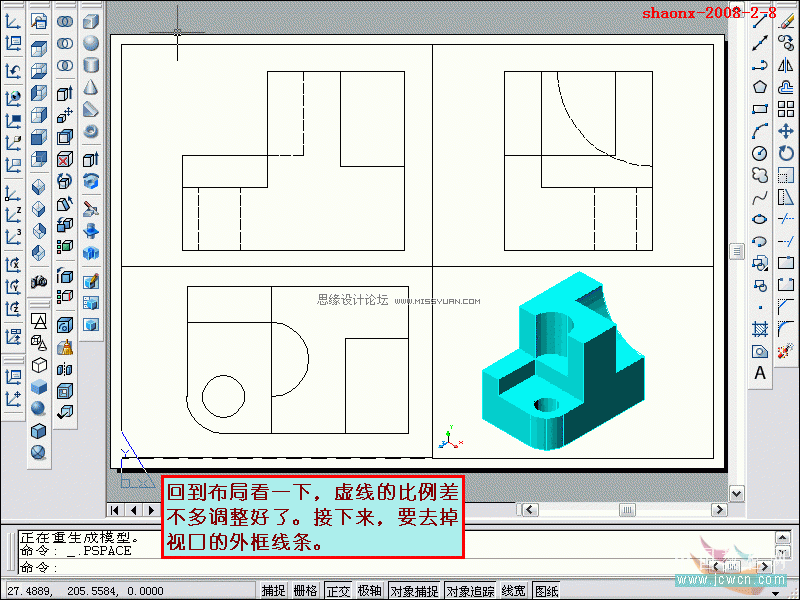

41.回到布局看一下，虛線的比例差不多調整好了，接下來，要去掉視口的外框線條。

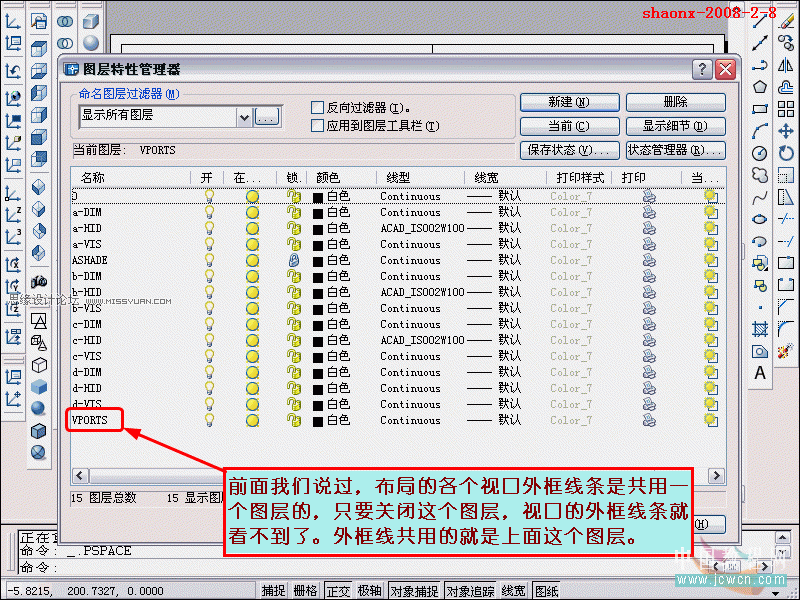

42.前面我們說過 ，布局的各個視口外框線條是共用一個圖層的，只要關閉這個圖層，視口的外框線條就看不到了。外框線共用的就是上面這個圖層。
43.現在，我們這個三視圖再加上三維圖就設置好了，就差“標注”了。

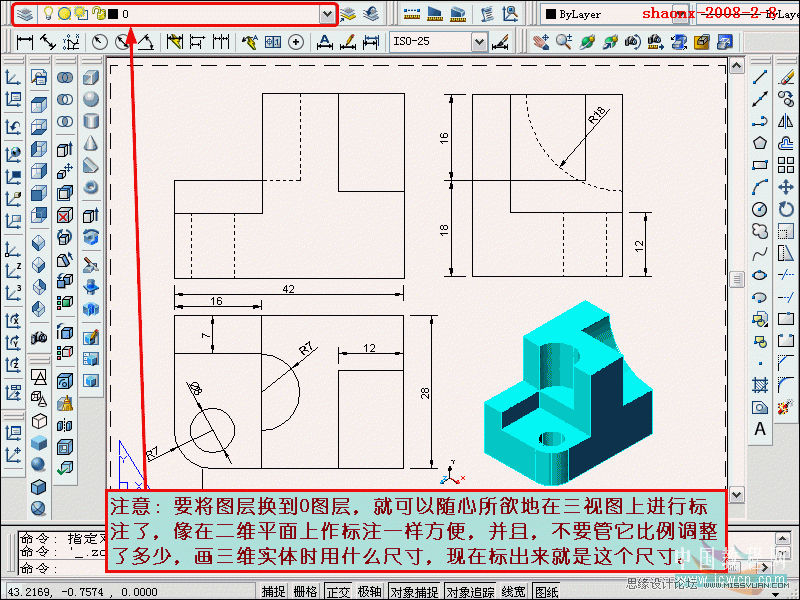

44.注意：要將圖層換到0圖層，就可以隨心所欲地在三視圖上進行標注了，像在一維平面上作標注一樣方便，并且，不要管它比例調整了多少，畫三維實體時用什么尺寸，現在標出來就是這個尺寸。

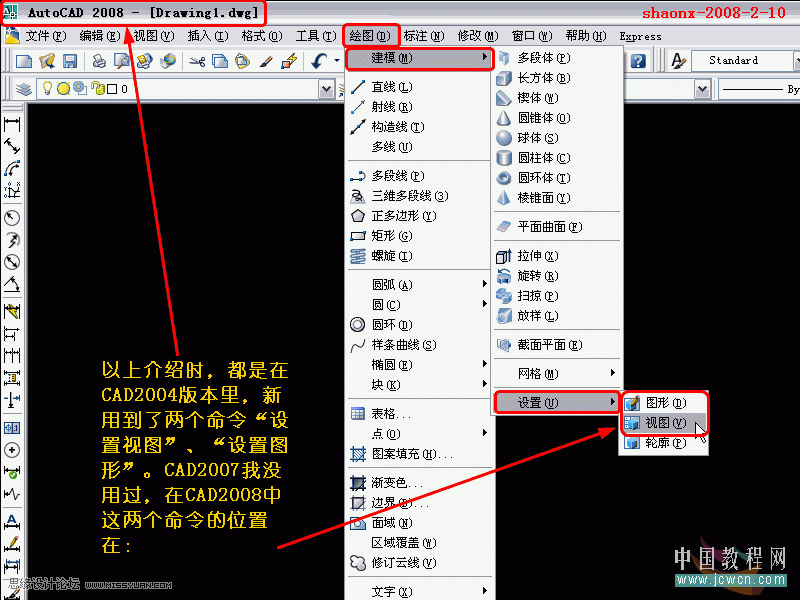

45.以上介紹時，都是在CAD2004版本里，新用到了兩個命令“設置視圖”、“設置圖形”。CDA2007我沒用過，在CAD2008中，這兩個命令的位置在 繪圖-建模-設置-視圖
-
