三維實體畫好以后，可以觀賞，也可以截成圖片，固然漂亮、直觀，但很多信息傳遞不到。因此，只有把三維實體轉成三視圖，才是最實用的，可以反映三維實體的各個部位的詳細信息。

　　而怎樣才能將所畫好的三維實體用三視圖的形式表達出來，是很多繪圖者比較頭疼的事情。在平面里參照三維實體一步步地畫，固然可以畫出，但既費時又費力，且往往容易遺漏很多信息。

　　那么，能否在AutoCAD中將三維實體直接轉換成三視圖呢？答案是肯定的。下面我就詳細介紹這樣的操作——三維實體轉三視圖。在轉換的過程中，要用到2 個命令……“設置視圖(solview)”、“設置圖形(soldraw)”，這2個命令在CAD的各個版本中都有，是通用的。

下面是“三維實體轉三視圖”的詳細圖解：

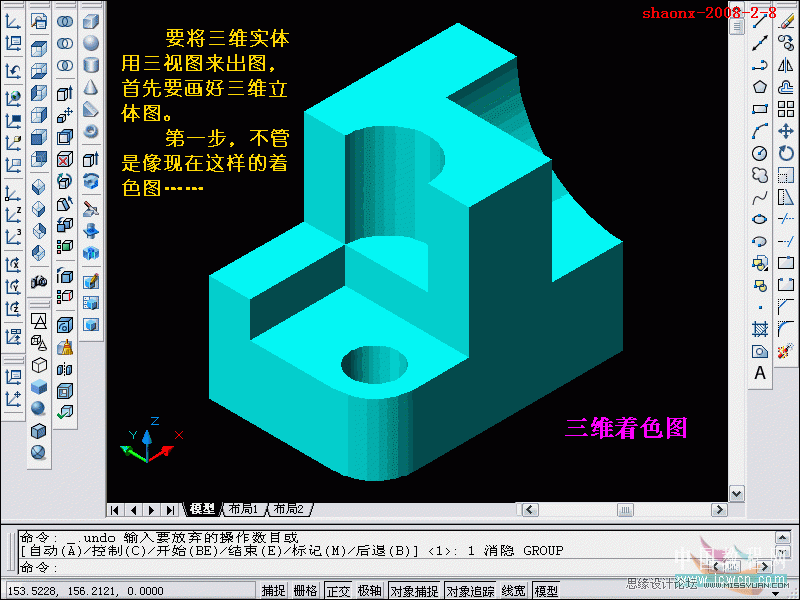

1.要將二維實體用三視圖來出圖，首先要畫好二維立體圖。
第一步，不管是像現在這樣的著色圖……

2.還是像現在這樣的消隱圖……

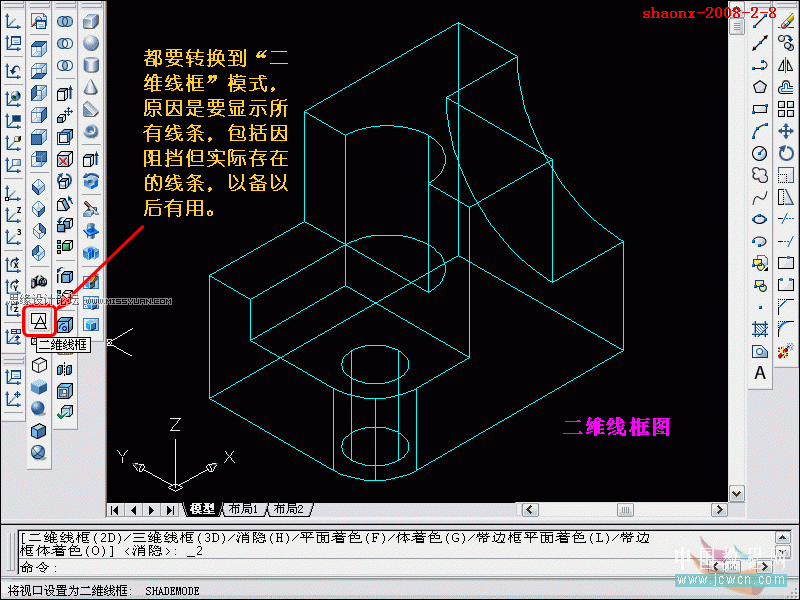

3.都要轉換到“二維線框”模式，原因是要顯示所有線條，包括因阻擋但實際存在的線條，以備以后有用。

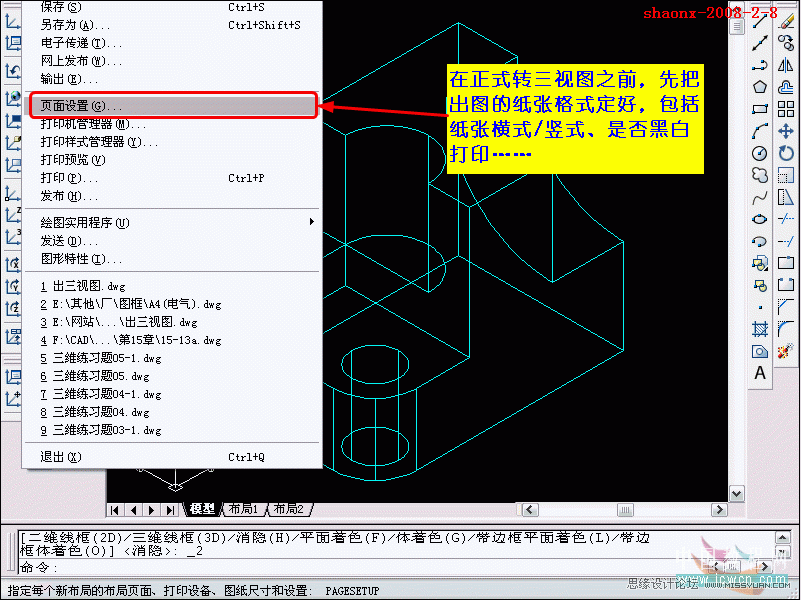

4.在正式轉三視圖之前，先把出圖的紙張格式定好，包括紙張橫式/豎式，是否黑白打印……

5.打印設備設置

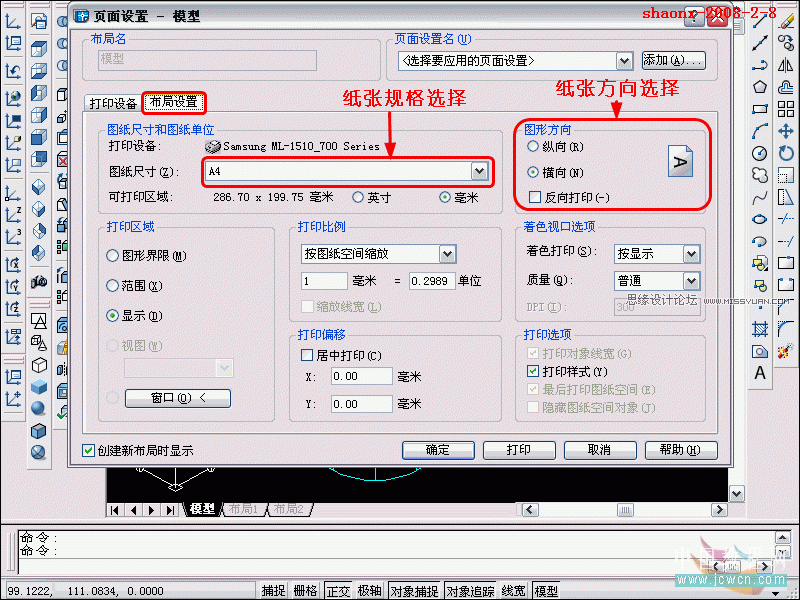

6.打印布局設置

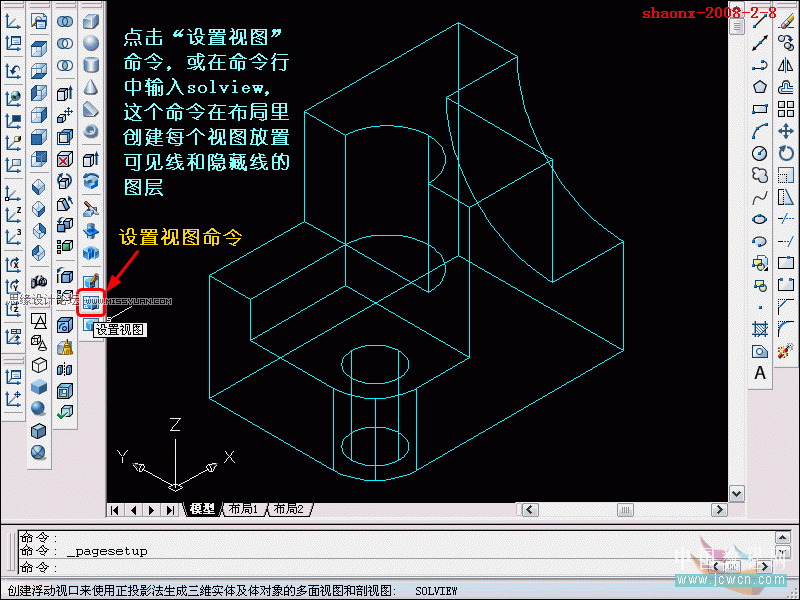

7.點擊“設置視圖”命令，或在命令行中輸入solview,這個命令在布局里創建每個視圖放置可見線和隱藏經線的圖層（設置視圖命令）

8.界面自動轉到而已窗口，刪除自動生成的布局。方法：點擊外圍的框線，實線變虛，Delete就刪除了，點擊Esc鍵，退出剛才的命令。

9.界面變成了完全的空白，再點擊“設置視圖”按鈕，這回是正式開始設置視圖了。

10.在布局里，點擊鼠標右鍵，彈出菜單。選擇UCS
