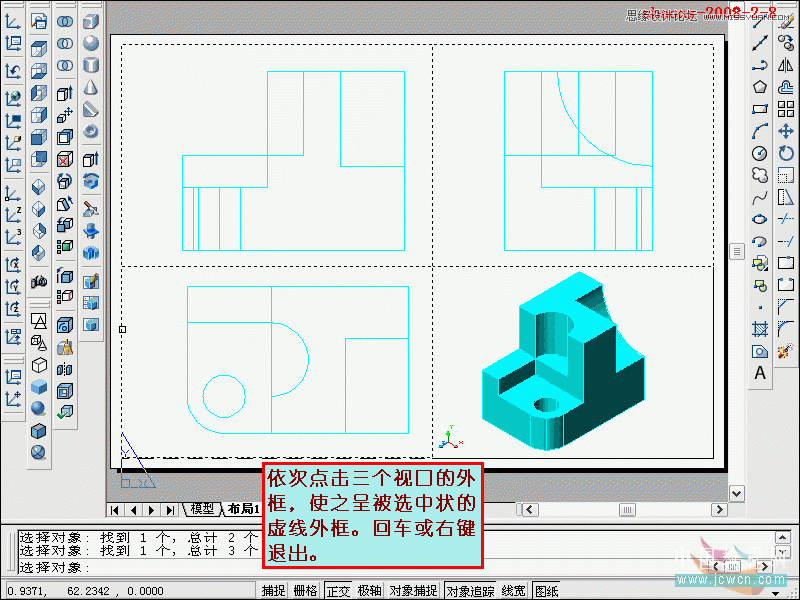

31.依次點擊二個視口的外框，使之呈被選中狀的虛線外框。回車或右鍵退出。

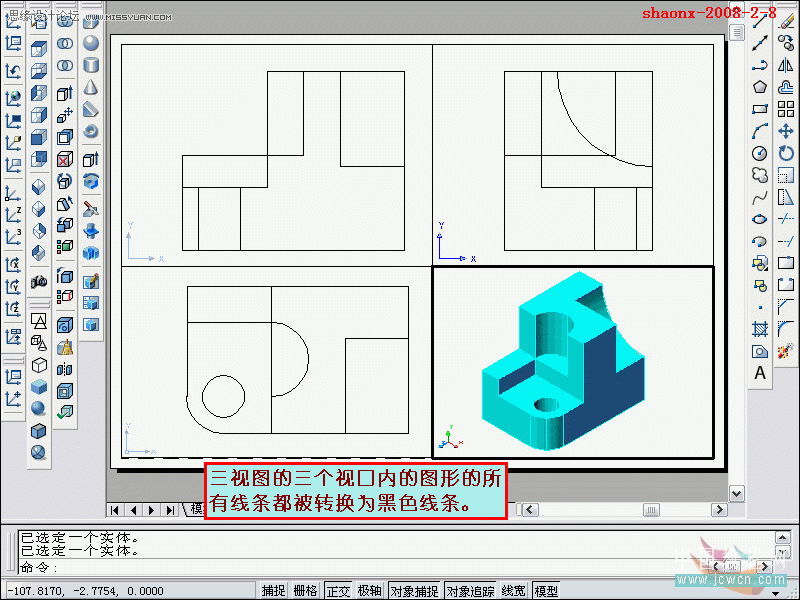

32.二視圖的二個視口內的圖形的所有線條都被轉換為黑色線條。

33.圖形設置好了以后，接下來，對圖層做一設置，我們在前幾步設置定位三視圖時，系統自動為每一個祝口的視圖分配了圖層，其中每個視圖分配了“可見線”、“隱藏線”、“標注線”和“剖面線”四個圖層，還有各個圖層公用了“外框線”圖層。一般情況下，我們只要對隱藏線設置為虛線即可。“（圖名）-HTD”就是各視圖的隱藏線圖層。

34.選中修改的圖層，雙擊“線型”，出現“選擇線型”對話框。

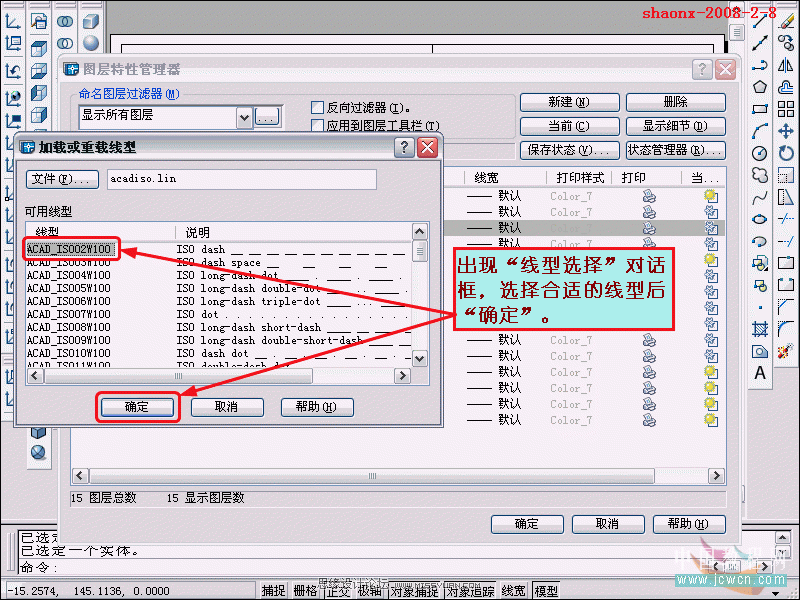

35.出現“線型選擇”對話框，選擇合適的線型后“確定”。

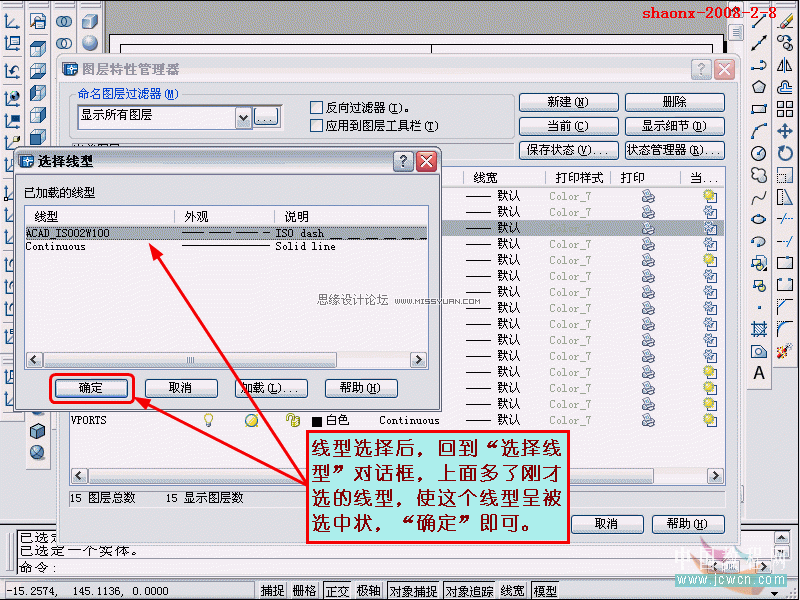

36.線型選擇后，回到“選擇線型”對話框，上面多了剛才選的線型，使這個線型呈被選中狀，“確定”即可。

37.在圖層的特性管理器中，a視（就是俯視圖）的隱藏線就成了虛線。

38.用同樣的方法，我們再設置b、c兩個視圖隱藏線圖層的線型呈虛線。

39.設置好隱藏線的線型后，大家看到三視圖中的隱藏線均成了虛線，但虛線看上去不是很舒服，需要調整一下比例。

40.打開線型管理器，調整“全局比例因子”。
