【AutoCAD三維建模14 】—追蹤、拉升、兩面抽殼

本題主要是介紹：
1、進一步強化復習一下追蹤命令的使用。
2、再復習一下拉升及實體移動。
3、相鄰兩個面的抽殼方法。

下面，是本習題的詳細繪圖步驟講解，最后面是繪圖步驟講解的Flash動畫演示：

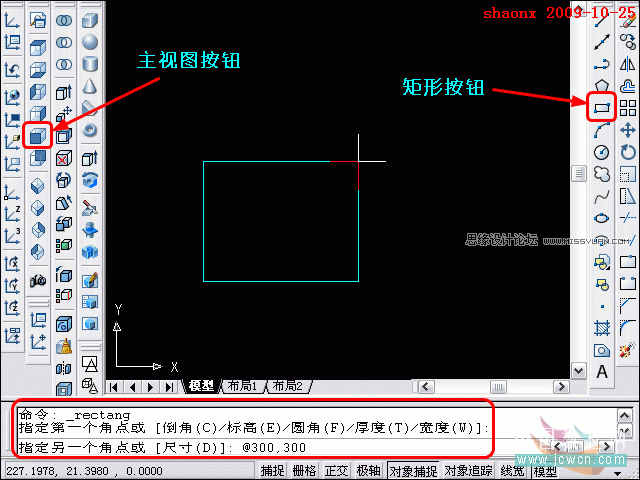

1、打開CAD，點擊“主視圖”按鈕，進入主視圖界面。
點擊“矩形”按鈕，在界面里畫一300*300的矩形。

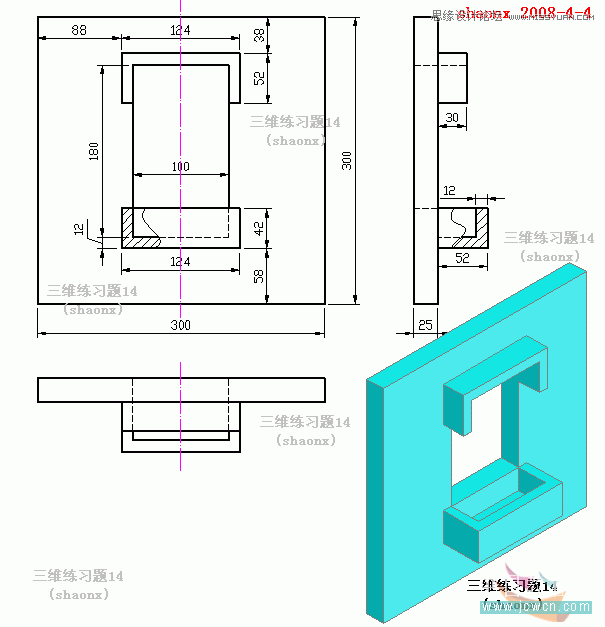

2、在矩形里，按主視圖上的尺寸，畫上半部分的圖形。

點擊“多段線”按鈕，準備畫一封閉的多段線。用追蹤點的方法，來確定多段線的起點。方法如下：

在點擊了“多段線”按鈕后，要求指定起點時，輸入“tk”， 回車后，在要求指定“第一追蹤點”時，捕捉矩形的左上角的端點，并點擊。

3、接下來的操作為：
鼠標先往右移動，在命令行中輸入88，回車。
鼠標再往下移動，在命令行中輸入38，回車。
要求的起點位置到位后，不再輸入下一點，直接回車確認。
