1、單擊【新建】按鈕，新建一個零件文件。

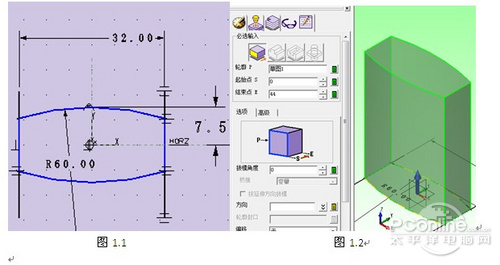

2、繪圖區域單擊鼠標右鍵，選擇“插入草圖”，出現【草圖】屬性管理器，選擇XY平面后點擊確定，進入草圖繪制，繪制草圖如1.1所示。點擊退出草圖。單擊【拉伸】按紐，如圖1.2所示單擊確認拉伸操作。

配圖

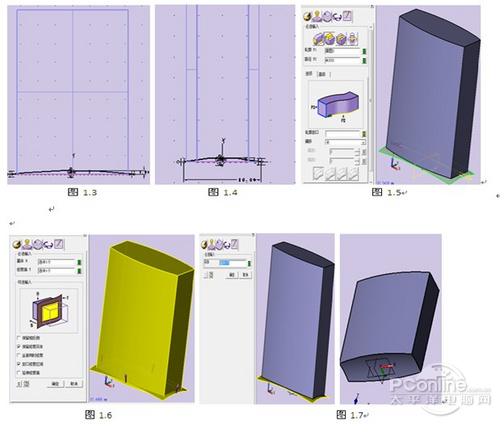

3、繪圖區域單擊鼠標右鍵，選擇“插入草圖”，出現【草圖】屬性管理器，分別選擇XZ、YZ平面后點擊確定，進入草圖繪制，繪制一條弧線如圖1.3、1.4所示。單擊【造型】下面的【標準掃掠】按紐，如圖1.5所示，單擊確認結束命令。

配圖

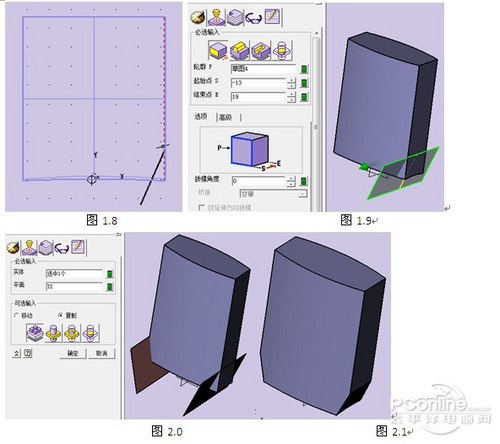

5、繪圖區域單擊鼠標右鍵，選擇“插入草圖”，出現【草圖】屬性管理器，選擇XZ平面后點擊確定，進入草圖繪制，繪制草圖如1.8所示。單擊【造型】下面的【拉伸】按紐，如圖1.9所示。

配圖

6、單擊【工具】工具欄下的【鏡像】按紐，如圖2.0所示，單擊確認結束命令。單擊【造型】工具欄下的【修剪實體】按紐，得到如圖2.1所示。

7、繪圖區域單擊鼠標右鍵，選擇“插入草圖”，出現【草圖】屬性管理器，選擇XZ平面后點擊確定，進入草圖繪制，繪制草圖，如圖2.2所示。單擊【造型】下面的【拉伸】按紐，如圖2.3所示。單擊【造型】工具欄下的【修剪實體】按紐，同上操作。

配圖

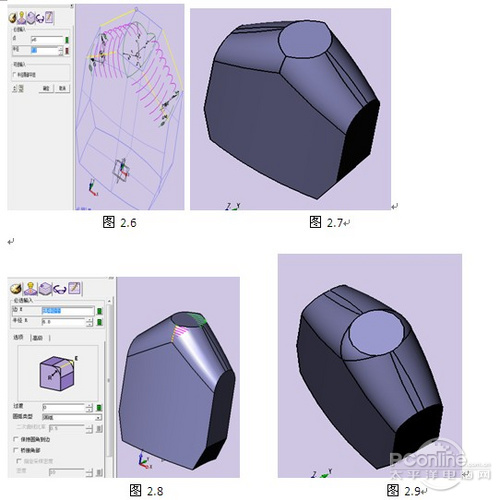

8、單擊【造型】工具欄下的【圓角】按紐，出現【圓角】屬性管理器，選擇“高級”標簽，點擊“添加” 如圖2.4，編輯可變半徑分別R5.5、R7.2 如圖2.5 圖2.6，單擊確認結束命令如圖2.7。

配圖

9、單擊【造型】工具欄下的【圓角】按紐，對瓶身正反面進行倒角操作，如圖2.8所示。單擊確認結束命令如圖2.9。

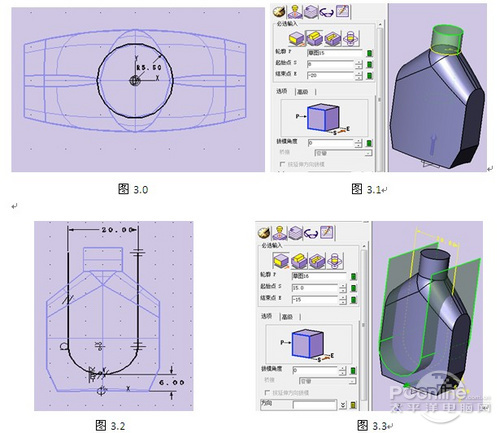

10、繪圖區域單擊鼠標右鍵，選擇“插入草圖”，出現【草圖】屬性管理器，選擇XY平面后點擊確定，進入草圖繪制，繪制草圖，如圖3.0所示。單擊【造型】下面的【拉伸】按紐，如圖3.1，單擊確認結束命令。

配圖
