【AutoCAD三維建模15 】—拉升、移動、倒角

本題主要是介紹：

1、進一步強化復習一下拉升命令的使用。
2、介紹多段線的制作、實體移動。
3、再復習一下倒角。

下面，是本習題的詳細繪圖步驟講解，最后面是繪圖步驟講解的Flash動畫演示：

1、打開CAD，進入界面。

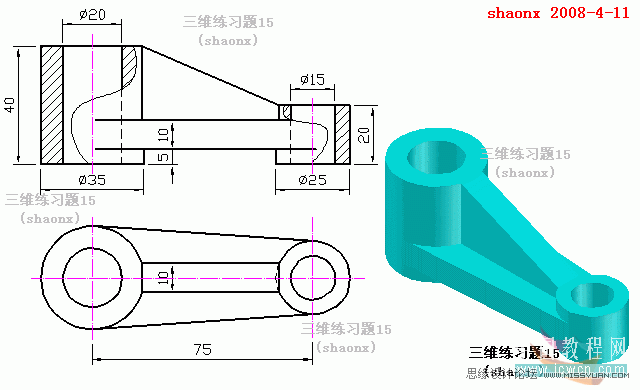

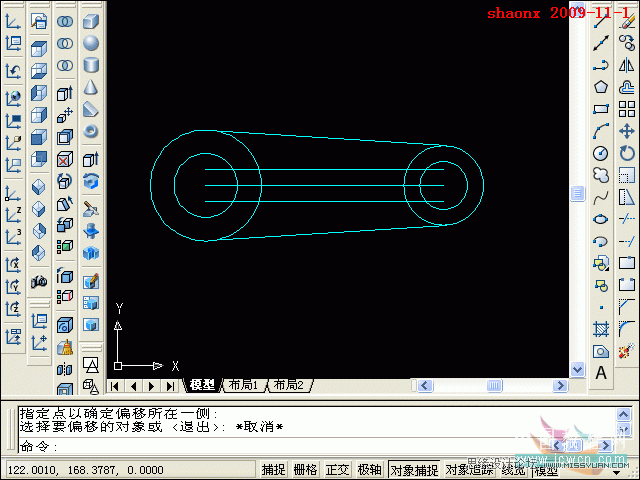

按題目圖紙的要求，如下圖畫左邊兩個圓、右邊兩個圓，左右兩個外圓的上下相切線，兩圓心的連線，并將圓心連線各往上下偏移5。

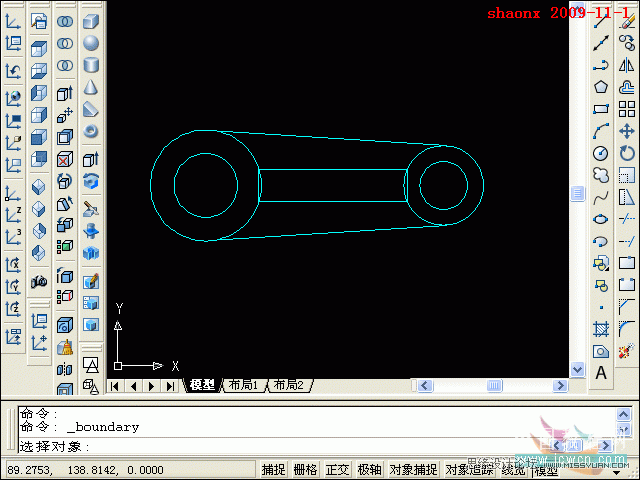

2、將中間的偏移線做成如下圖的矩形，同時刪除圓心連線及偏移線多余部分。

3、平面部分畫好后，做成面域，除了四個圓和中間的矩形外，還有一個部分比較特別，請看下圖的虛線部分。共需做成六個面域。

4、點擊“東南等軸測視圖”按鈕，轉到東南視圖。
點擊“拉伸”命令按鈕，對左邊的2個圓進行拉伸，高度為40，傾斜度等于0。
