AutoCAD教程：三維旋轉、實體移動工具講解(4)
文章來源于 中國教程網論壇，感謝作者 shaonx 給我們帶來經精彩的文章！設計教程/設計教程/AutoCAD教程2010-10-12
13、再對剛移動好的圓，沿X軸方向做復制移動，復制移動的距離為35。 14、用拉伸命令，對完成定位的兩個圓做拉伸。 看一下UCS坐標，現在還在這個實體的面上，是要逆Z軸方向拉伸，因此，拉伸高度應輸入負值：-31，同

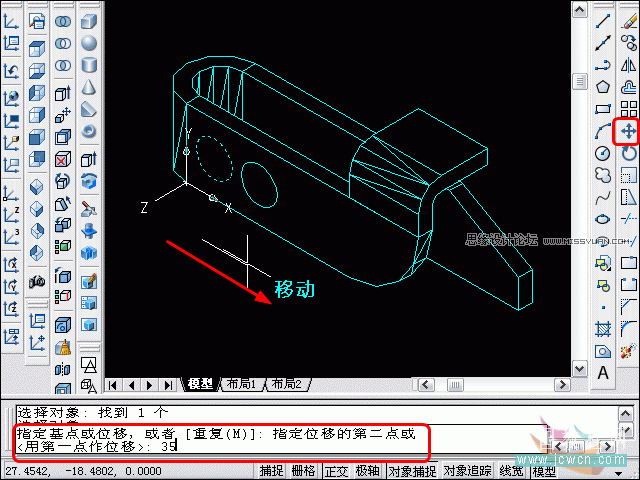

13、再對剛移動好的圓，沿X軸方向做“復制移動”，復制移動的距離為35。

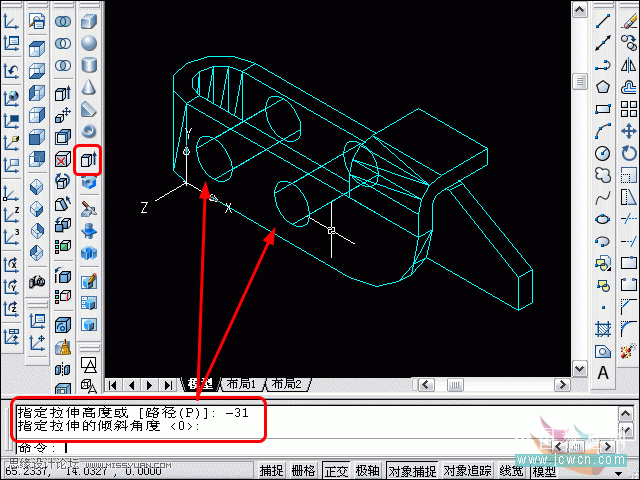

14、用“拉伸”命令，對完成定位的兩個圓做拉伸。
看一下UCS坐標，現在還在這個實體的面上，是要逆Z軸方向拉伸，因此，拉伸高度應輸入負值：-31，同樣，傾斜度為0。
15、點擊“差集”按鈕，對實體做差集，選中兩塊大小實體，確認后，再點擊選擇要減去的由圓拉伸成的圓柱體，回車
確認即完成差集操作，如下圖。

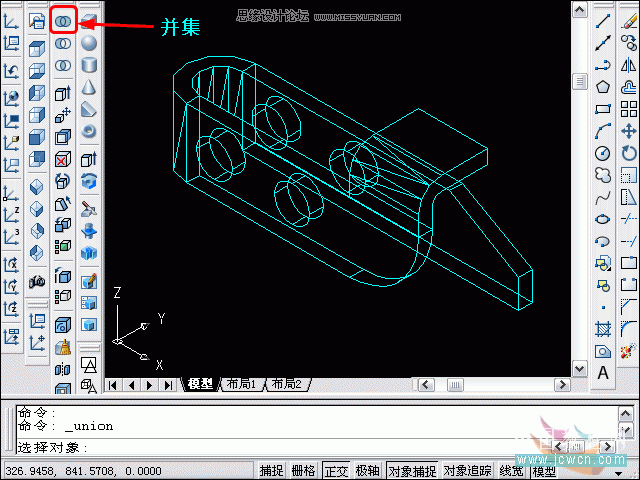

16、接著，再做“并集”，這個操作更簡便，點擊“并集”按鈕后，圈選全部圖形，回車即完成操作。

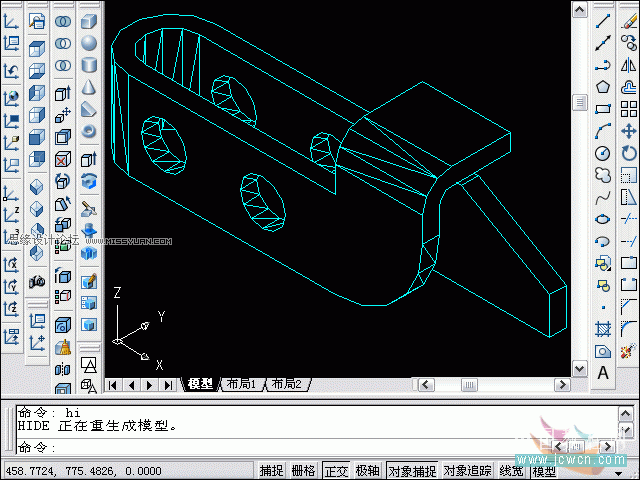

17、本題的操作全部完成后，還是來看一下。先看“消隱”圖，輸入“hi”，回車，即可看到消隱圖。

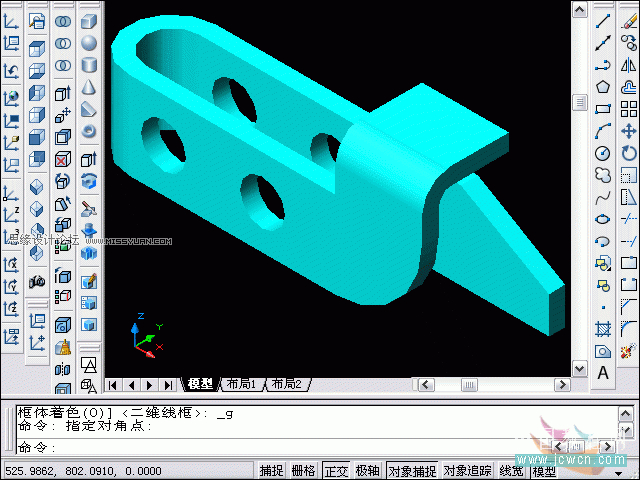

18、最后，還可以再看一下“著色”圖。
-
