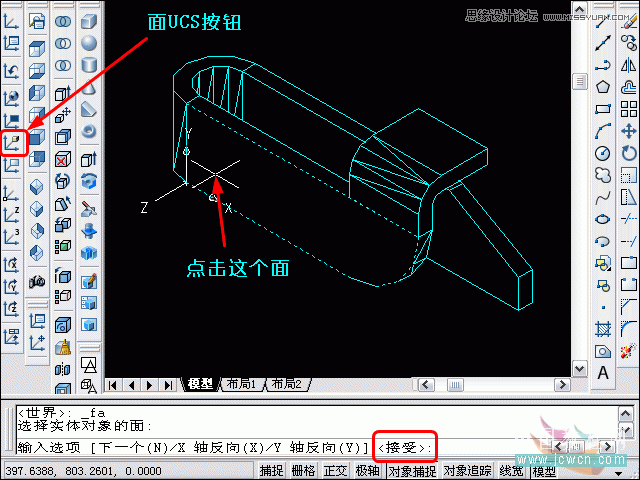

10、如下圖所示操作，點擊“面UCS”按鈕，點擊實體上的一個面，UCS坐標就會移到這個面的一個角點上，這個面也
就處于XY平面上，如確認點對了，不要忘了回車確認。

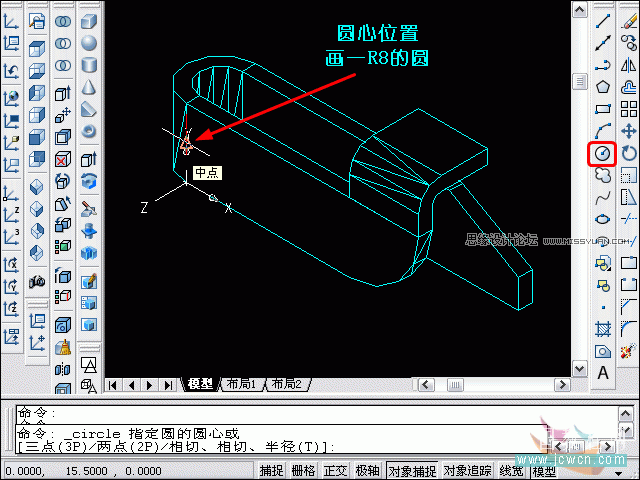

11、由于剛才選中的實體的一個面處于XY平面，因此，可以在這個平面上畫二維平面的圖形。

如下圖所示，以這個平面左端線的中點為圓心，畫一R8的圓。

12、圓畫好以后，打開“正交”，將所畫的圓，沿X軸方向移動，移動距離為12.5。

按題目三視圖的左視圖上的尺寸28，減去實體端頭的半圓R15.5，因此在這個平面上的距離就成為28-15.5=12.5。
