這次CAD教程帶來AutoCAD2013中文版使用DIMANGULAR命令角度標注圖文教程。

執行【DIMANGULAR】命令，或在AutoCAD2013工具欄中選擇“標注”-“角度”按鈕，如圖所示。

圖01

AutoCAD2013命令提示：

圖02

此時可以標注圓弧的包含角、圓上某一段圓弧的包含角、兩條不平行直線之間的夾角或根據給定的3點標注角度。

1.標注圓弧的包含角：

在提示下選擇圓弧。

圖03

圖04

AutoCAD2013命令提示：

圖05

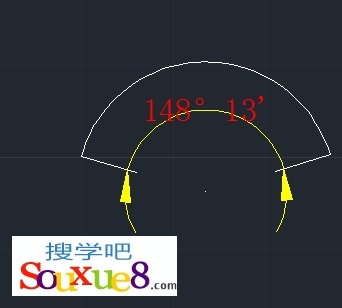

如果在該提示下直接移動鼠標確定標注弧線的位置，AutoCAD2013會按實際測量值標注出圓弧的包含角，如圖所示。

圖06

提示：角度標注中，當通過“多行文字”或“文字”選項重新確定尺寸文字時，只有給新輸入的尺寸文字加上后綴“%%D”(不區分大小寫)，才會使標注出的角度尺寸有度符號(°)。

2.標注圓上某段圓弧的包含角：

執行【DIMANGULAR】命令，AutoCAD2013命令提示：

圖07

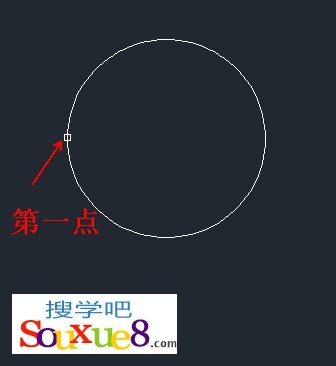

在此提示下選擇圓。

圖08

AutoCAD2013命令提示：

圖09

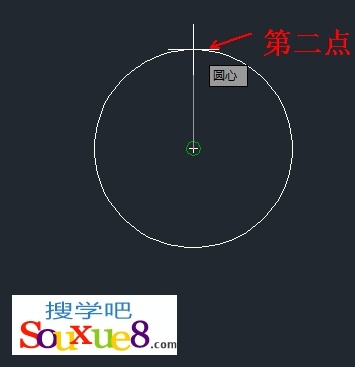

在此提示下確定另一點作為角的第二個端點。

圖10

AutoCAD2013命令提示：

圖11

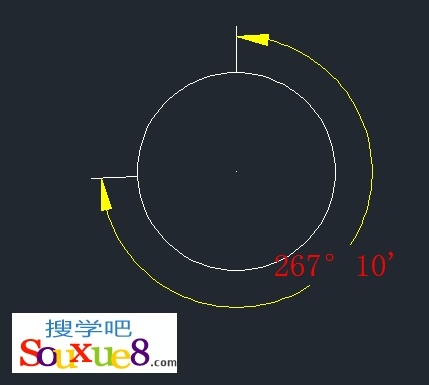

移動鼠標到合適位置，單擊鼠標左鍵確定標注，AutoCAD2013標注出角度值。

圖12

3.標注兩條不平行直線的夾角：

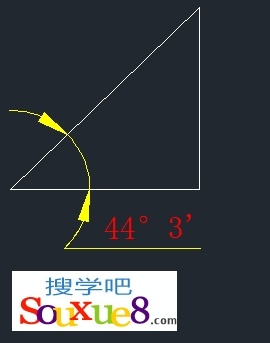

標注兩條不平行直線的夾角標注方法與線性標注方法一樣，不再詳解，如圖所示。

圖13

4.根據3個點標注角度：

執行【DIMANGULAR】命令后，在提示下直接按【Enter】回車鍵

圖14

AutoCAD2013命令提示：

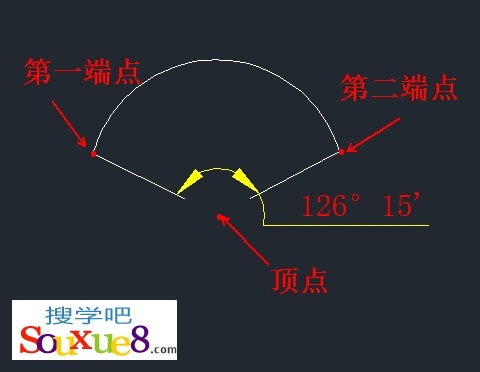

確定角的頂點。

圖15

確定角的第一個端點。

圖16

確定角的第二個端點。

圖17

圖18
