AutoCAD三維建模教程：拉升、移動、倒角(4)
文章來源于 中國教程網論壇，感謝作者 shaonx 給我們帶來經精彩的文章！設計教程/設計教程/AutoCAD教程2010-11-25
13、輸入完兩面的倒角距離后，按提示選擇要倒角兩個面之間的邊，回車確認，即倒角操作完畢。 14、下面，做差集操作，點擊差集命令按鈕，選擇全部圖形。 15、由于兩端中間的小圓柱體不應在要減去實體的范圍內，就是

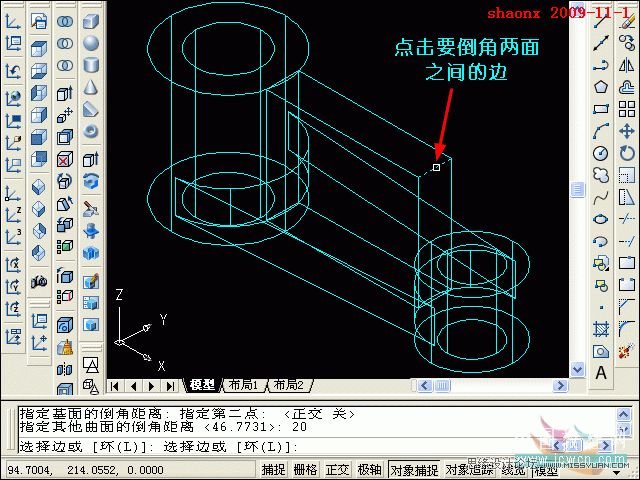

13、輸入完兩面的倒角距離后，按提示選擇要倒角兩個面之間的邊，回車確認，即倒角操作完畢。
14、下面，做“差集”操作，點擊“差集”命令按鈕，選擇全部圖形。
15、由于兩端中間的小圓柱體不應在“要減去實體”的范圍內，就是多選了，可以按住“Shift”按鈕，同時點擊多余選擇的實體，這樣，這兩個實體就退出選擇了（返回到實線狀）。
16、回車后，全部返回到實線狀，在點擊要減去實體的部分，即兩端中間的小圓柱體。回車確認后，差集操作完畢。

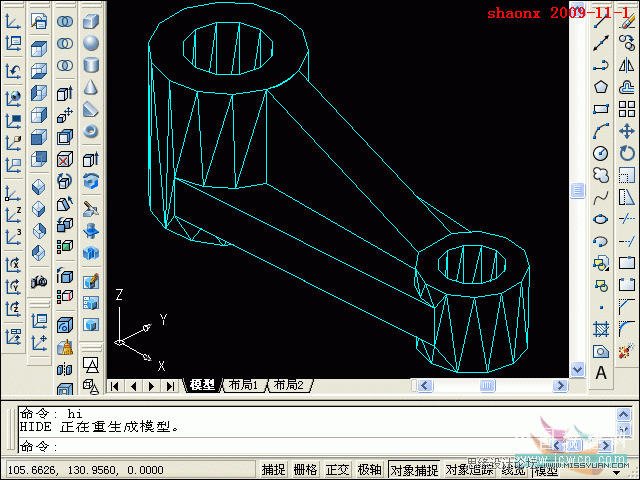

17、全部完成后，老規矩，先看“消隱圖”。

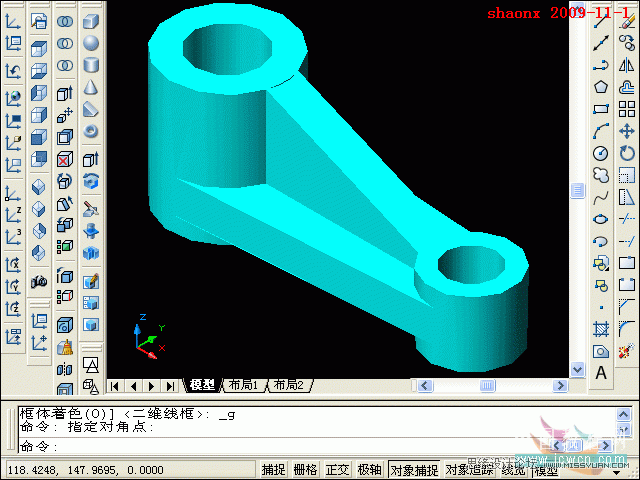

18、最后，再看“著色圖”。
-
