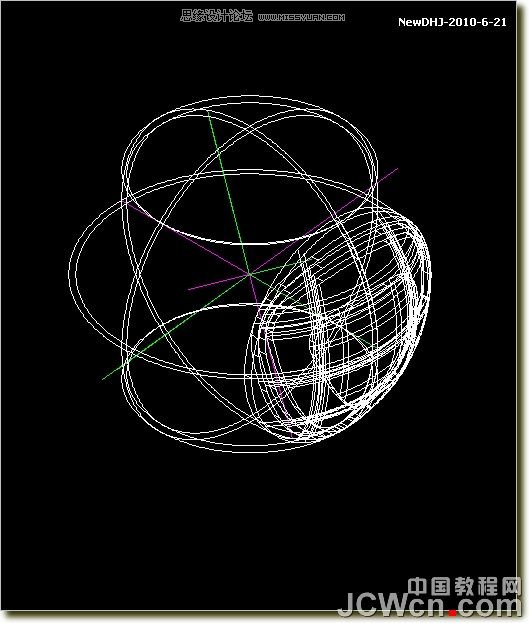

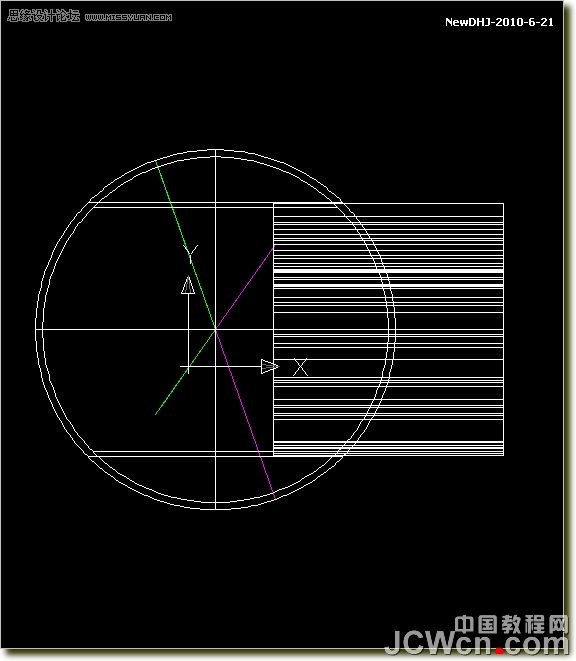

22、打開球體的圖層,切換到左視圖,調整好位置

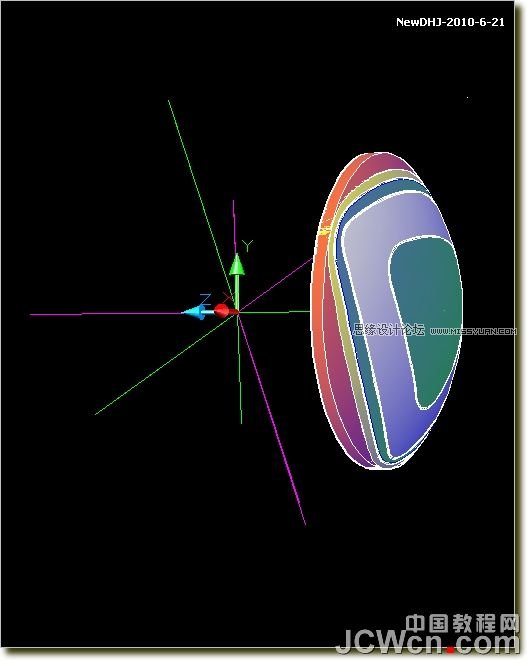

23、在原地復制了5個球體,命令:CO——鼠標指定球體——回車——鼠標任意點一下并拖動位置——輸入:0——回車——0——回車,反復5次連續兩次回車結束復制操作,分別與拉伸的圖案實體交集

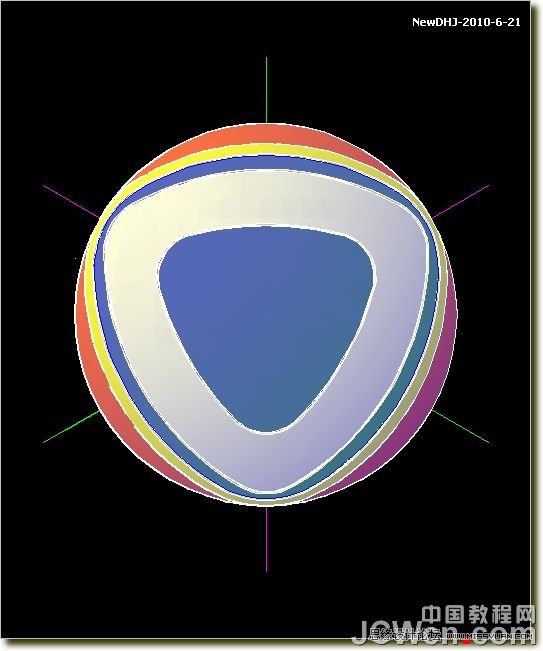

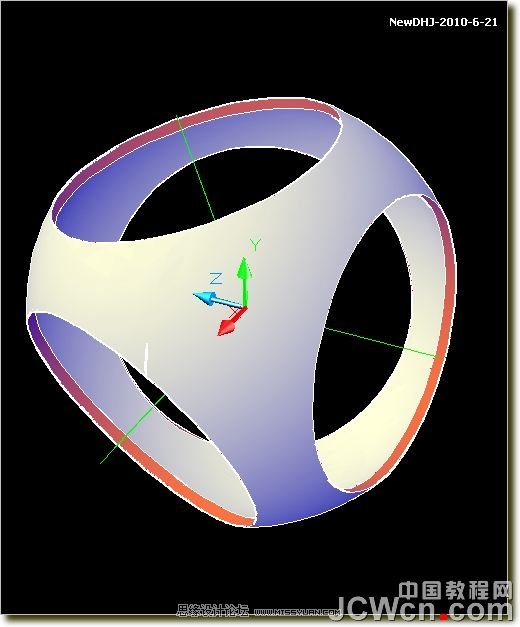

24、關閉球體的圖層,同樣方法原地復制中間的四個圖形,然后逐個差集,倒圓角。

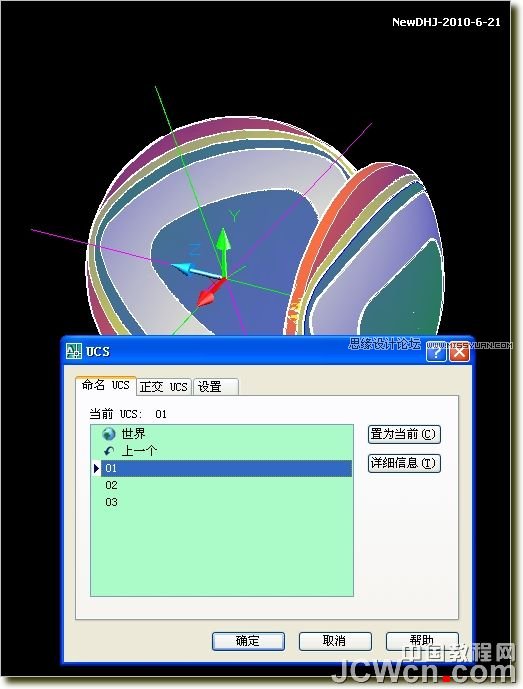

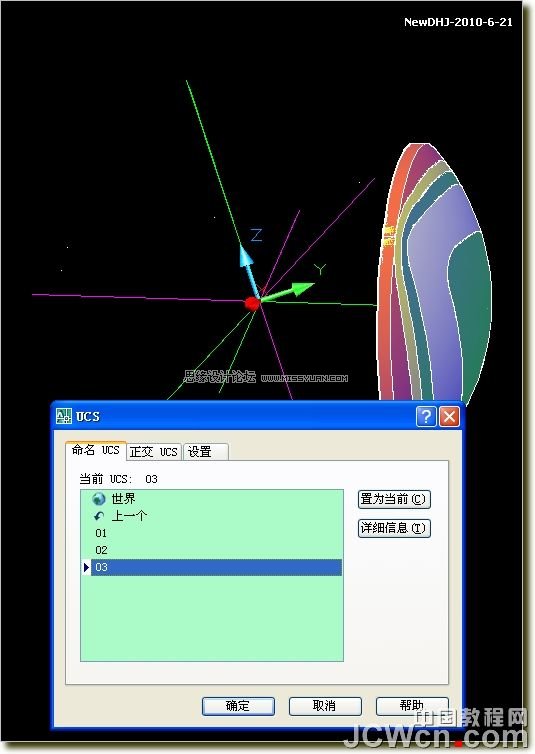

25、命令:ucsman切換當前 UCS為03

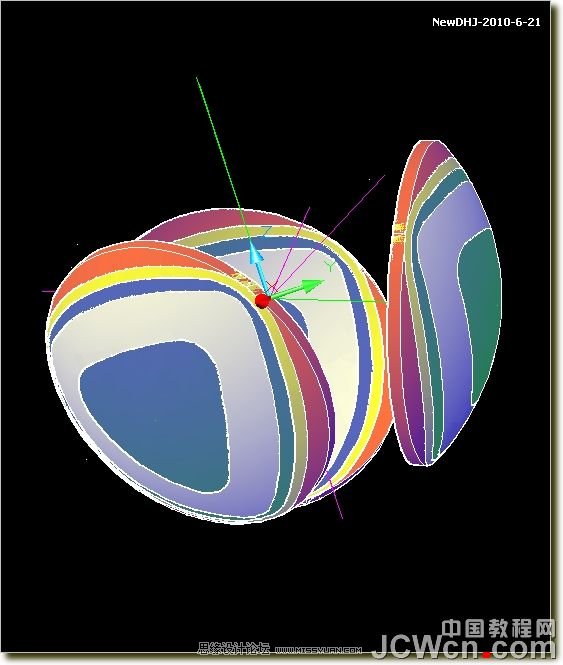

26、Z軸環形陣列3個

27、ucsman切換當前 UCS為01,刪除一個圖形

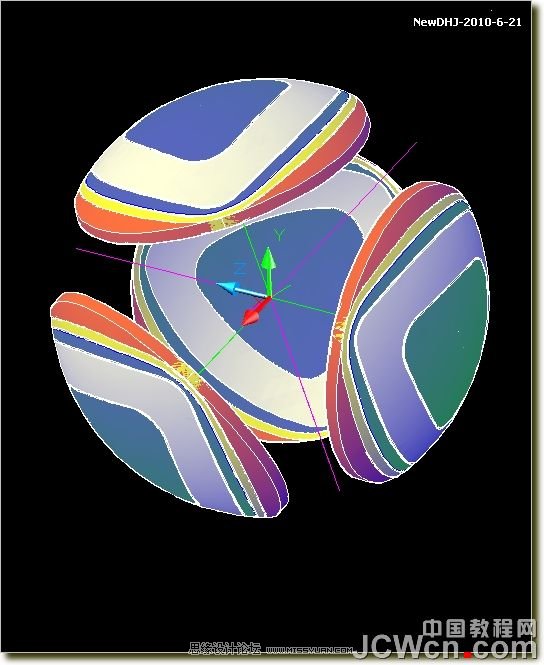

28、其中邊上的 圖形Z軸環形陣列3個

29、原地復制四個圖形外圈兩個實體,打開球體的圖層

30、差集,關閉圖形層

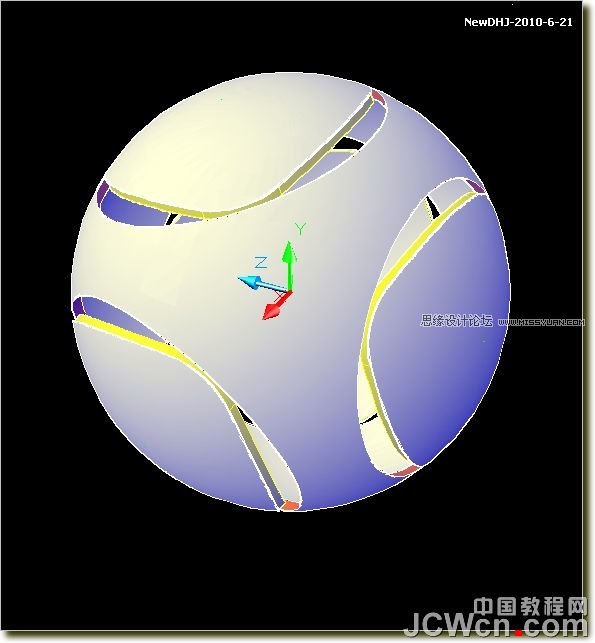

31、分割,刪除中間的圖形

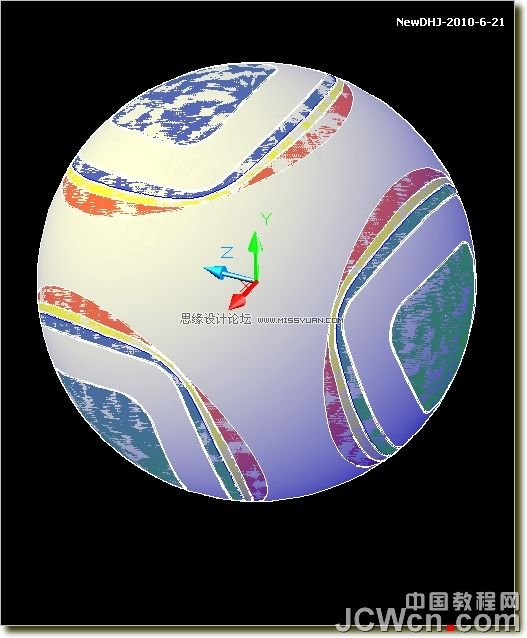

32、切換到后視圖
