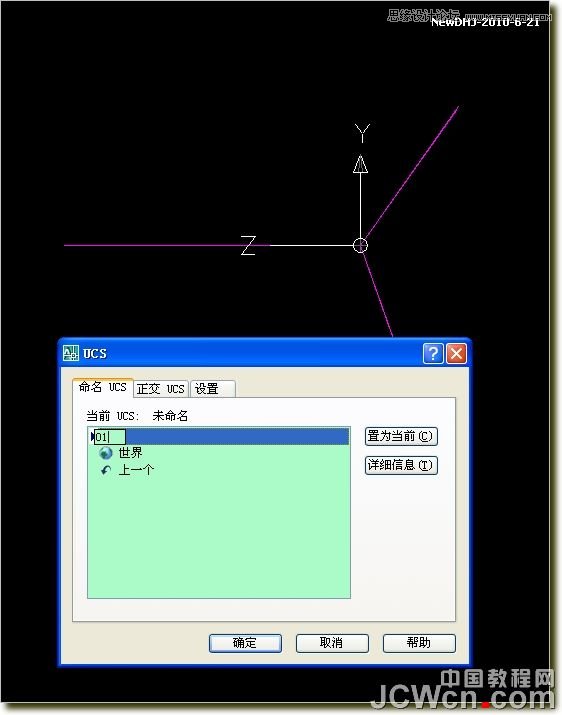

11、切換到左視圖,Z軸矢量定位,保存當前UCS名為01(如圖)

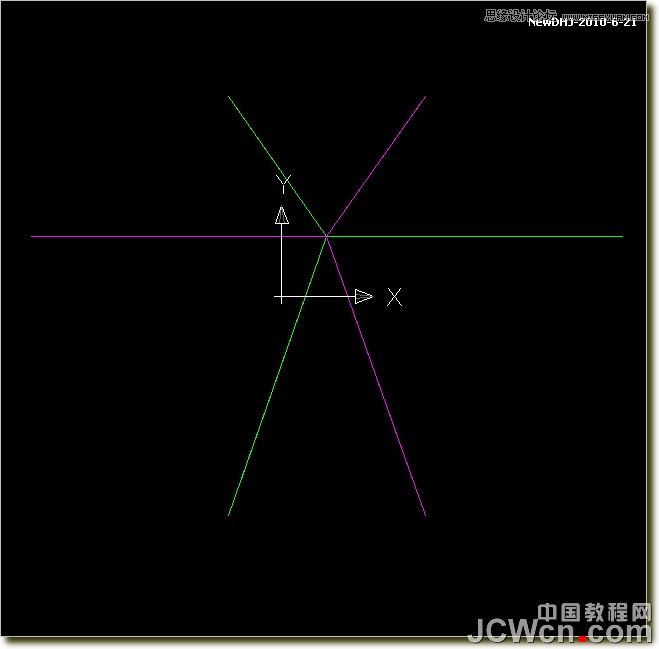

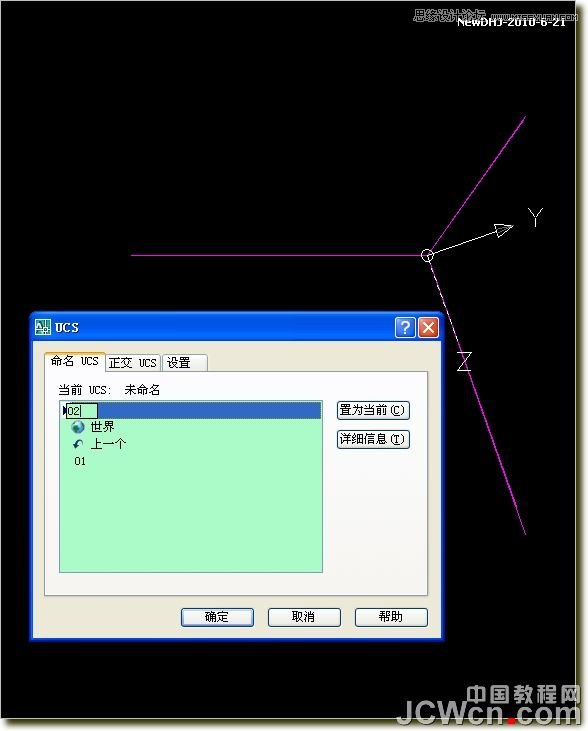

12、還是Z軸矢量定位UCS方向,保存當前UCS名為02(如圖)

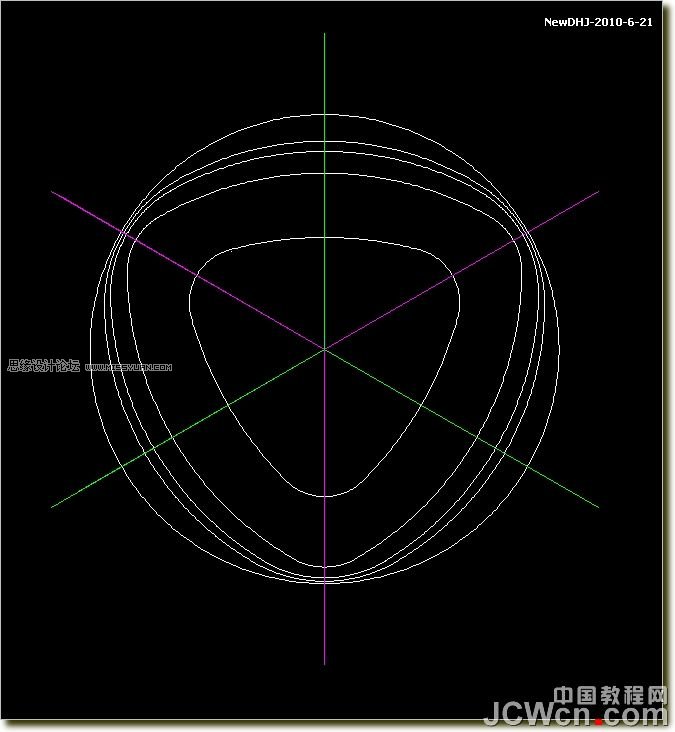

13、回到左視圖以中心線垂直鏡像四條線(為了看清楚我改用綠線)

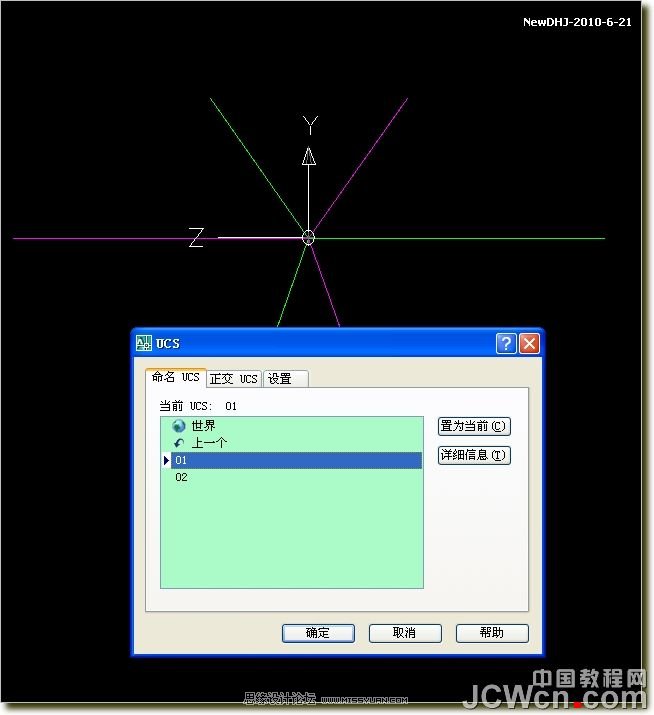

14、命令:ucsman(也可點 命名 ucs 圖標)切換當前 UCS為01

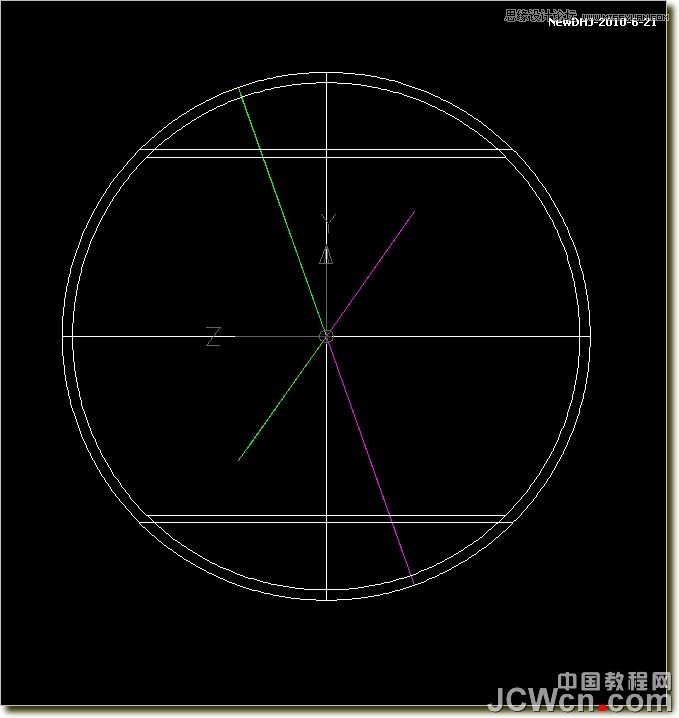

15、四條綠線以Z軸旋轉60°

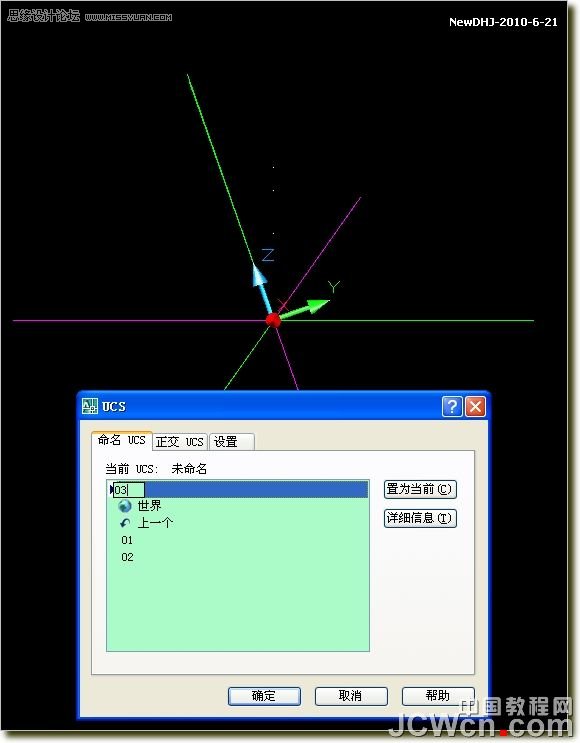

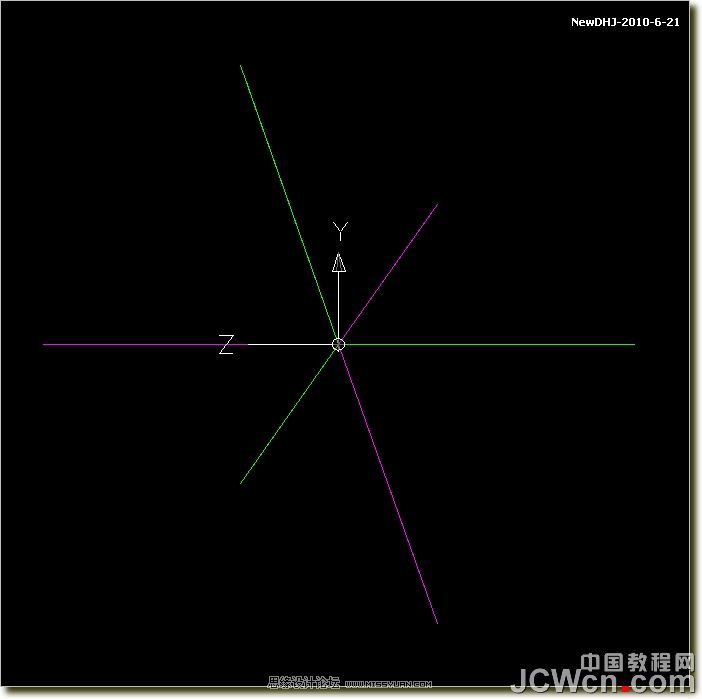

16、Z軸矢量定位UCS方向,保存當前UCS名為03(如圖)

17、以球心為中心以任一條中心線為半徑畫球,再同樣畫一個略小點的球,差集成一空心球

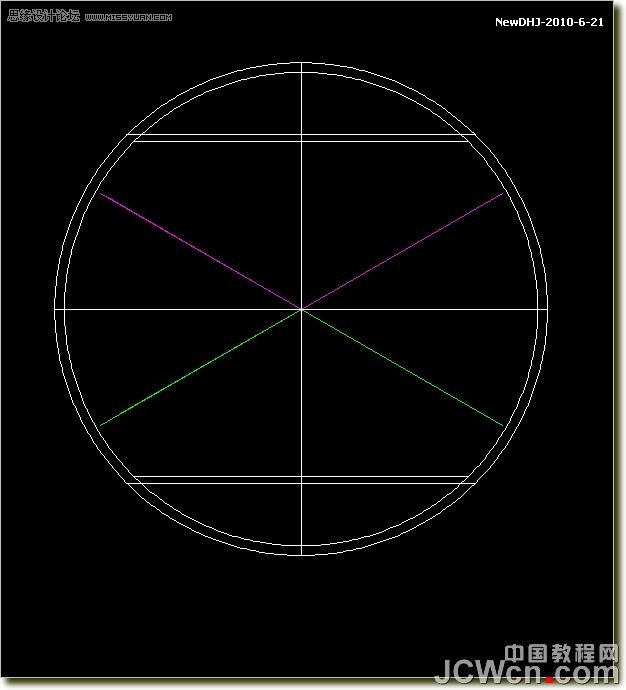

18、切換回主視圖

19、把球體的圖層關閉。然后設置一“圖形層”,畫上自己喜歡的平面圖,做成面域或閉合線。

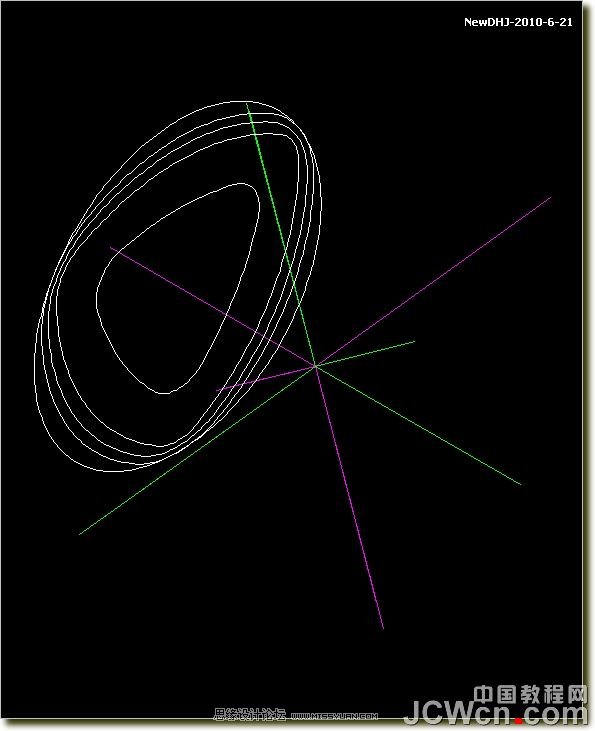

20、切換到西南等軸測視圖

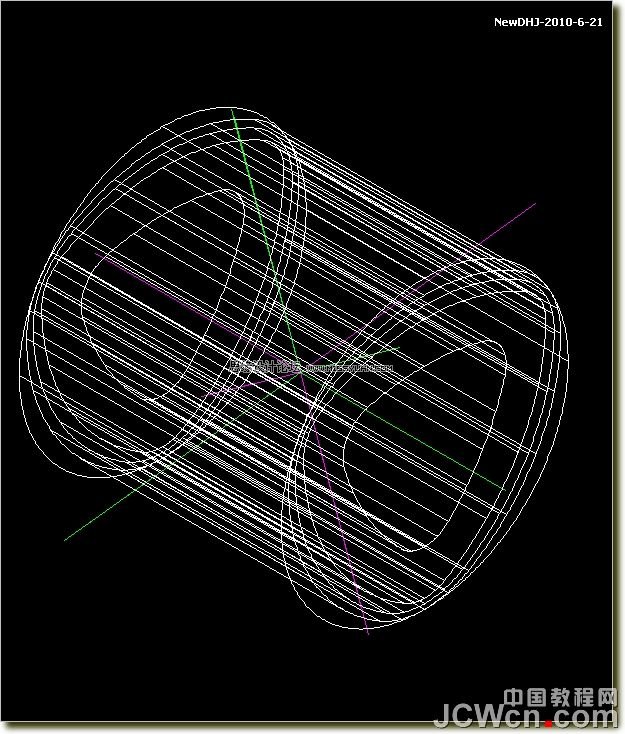

21、拉伸成實體
