有人提問說AutoCAD中如何自定義線型，自己操作了許久都不太順，后來想到即然CAD有自帶線型，一定可以利用它原來的文件編改一下定義成新的線型�，F(xiàn)在就和大家一起分享。

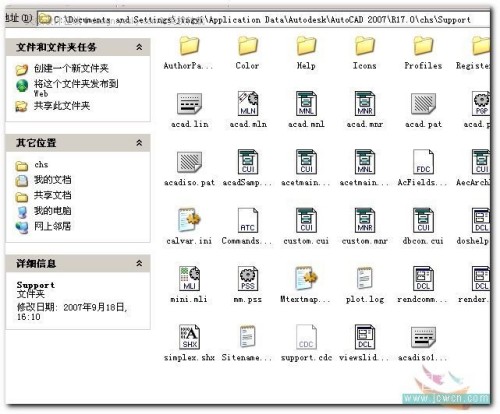

如下圖，找到以下路徑

圖1

再找到acadiaso.lin這個文件，雙擊打開。

圖2

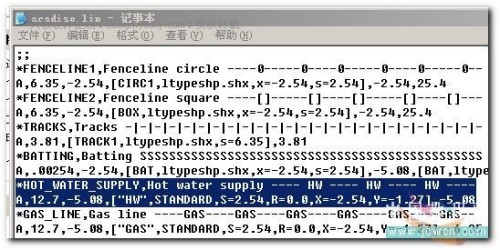

打開文件后，找到和你錄求最相近的線型，我以求助問題貼為例，他是要"熱管---熱管---"1為線型!我們就找到如下圖這種加以修改下

圖3

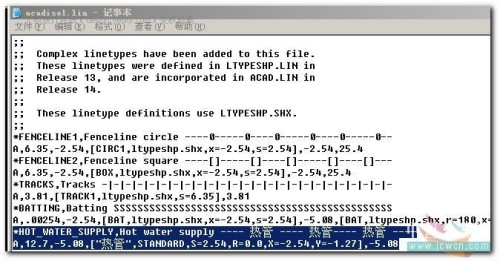

把中間的"HW"兩字改成"熱管"，注意，第二行中的HW也要改成"熱管"，第一行是線型的簡單描述.

如下圖

圖4

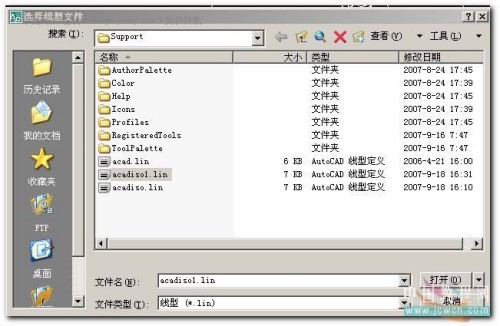

改完后，可另存為，記住文件名!

圖5

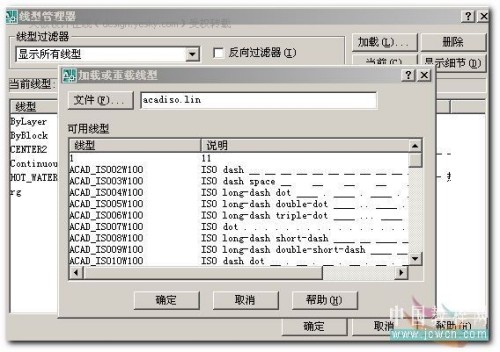

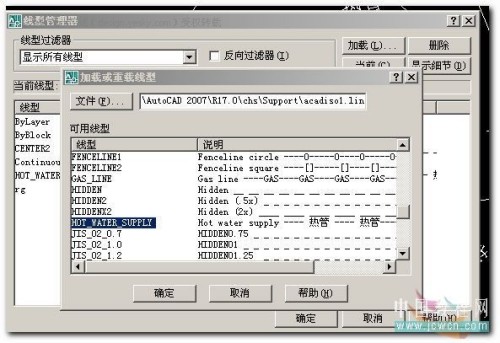

回到CAD界面，打開線型界面管理器/加載/文件/找到剛才那個LIN文件名。

圖6

圖7

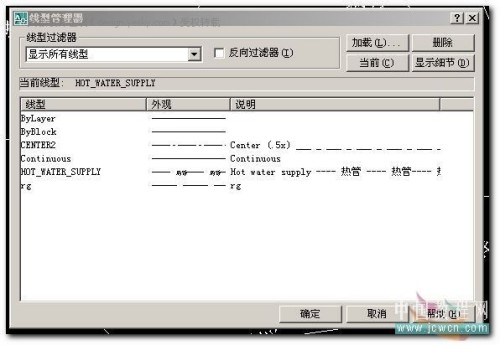

確定后，回到界面，現(xiàn)在看見了沒?

圖8

圖9

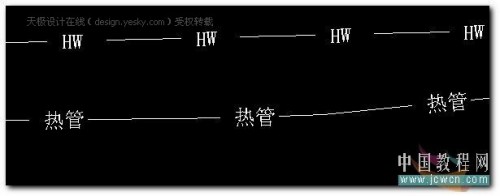

繪制出的效果

圖10

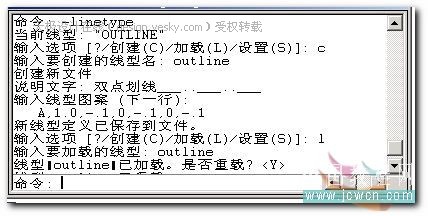

在命令行也可實現(xiàn)自定義型，但有點麻煩

如圖

圖11
