注意：用戶在設置圖框的縮放比例時，一定要根據圖紙尺寸的可打印區域進行設置，否則圖框的某些部分將打印不出來。

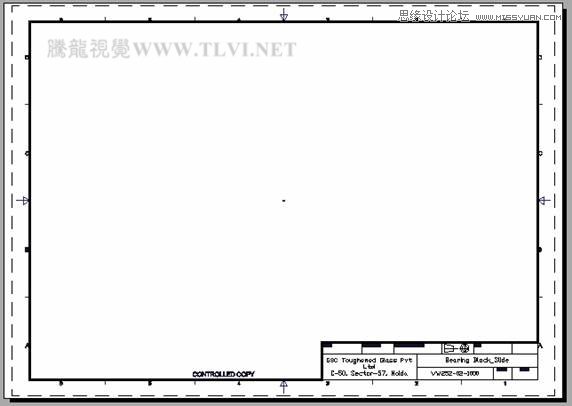

(9)執行“視圖”→“視口”→“多邊形視口”命令，依次捕捉圖框內邊框的角點，創建一個多邊形視口，如圖14-82所示。

圖14-82 創建多邊形視口

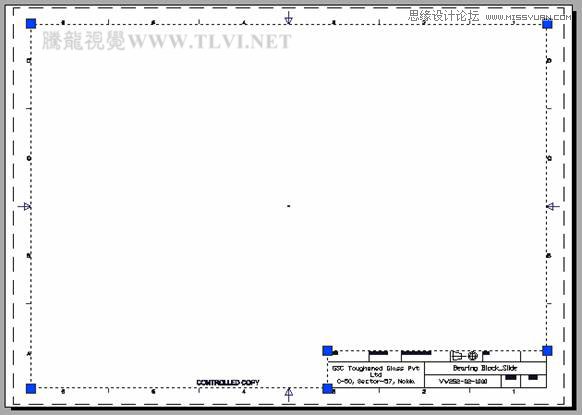

(10)在狀態欄中單擊“圖紙”按鈕，激活剛創建的視口，視口邊框線變為粗線狀態，如圖14-83所示。

技巧：用戶也可以移動光標至多邊形視口內的任意位置，然后雙擊鼠標，激活該視口。如果想要返回圖紙空間，可以在“布局1”布局空間內雙擊多邊形視口外任意位置。

圖14-83 激活多邊形視口

(11)打開“視口”工具欄，然后在工具欄右側的列表框內輸入2.5:1，如圖14-84所示。

圖14-84 設置視口比例

(12)調整視口比例后的效果如圖14-85所示。

圖14-85 調整比例后的效果

提示：如果圖形沒有處在視口的中心位置，用戶也可以通過“實時平移”工具來調整視口內圖形的位置。

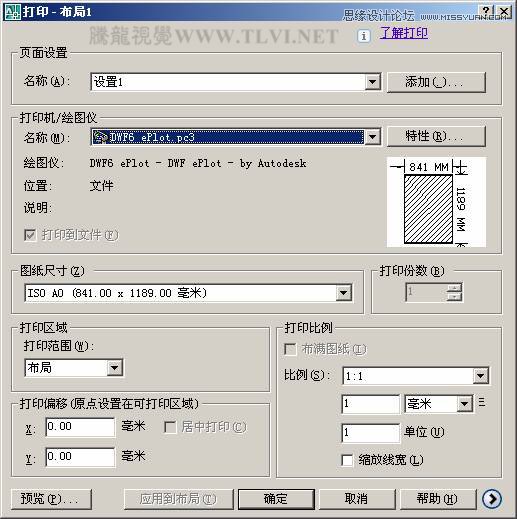

(13)單擊狀態欄上的“模型”按鈕，返回到圖紙空間。執行“文件”→“打印”命令，或者單擊“標準”工具欄上的

“打印”按鈕，打開如圖14-86所示的“打印-布局1”對話框。

圖14-86 “打印”對話框

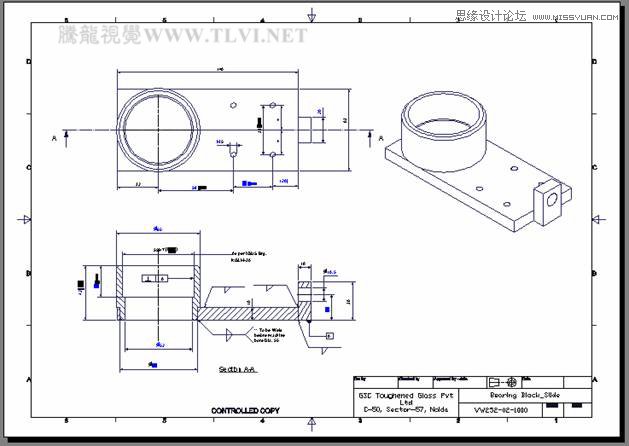

(14)單擊對話框左下角的“預覽”按鈕，對圖形進行打印預覽，效果如圖14-87所示。

圖14-87 打印預覽

(15)單擊工具欄中的

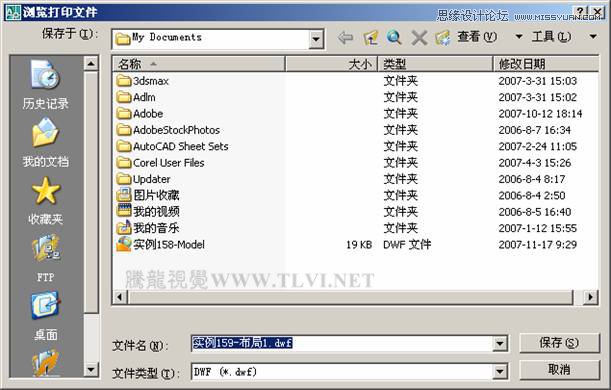

“關閉預覽窗口”按鈕，或者按下鍵盤上的鍵退出預覽狀態，返回到“打印-布局1”對話框。在該對話框中單擊“確定”按鈕，打開“瀏覽打印文件”對話框，如圖14-88所示，在該對話框中設置打印文件的保存路徑及文件名稱。

圖14-88 設置打印文件路徑和名稱

(16)單擊“保存”按鈕，可將此平面圖輸出到相應的圖紙上。最后將當前文件另命名并存儲為“實例159.dwg”。
