2.捕捉模式

捕捉模式的快捷鍵是F9，當啟用了捕捉模式，在視圖中繪制線、圓或矩形等圖形的時候，鼠標光標只能在柵格點上移動或停留，也就是說繪制的點將被捕捉到柵格點上。當繪圖時希望繪制

一些很標準的圖形，或希望嚴格按照柵格單位值進行繪制，那么就可以啟用捕捉模式。

柵格點與點之間的一個距離為10個單位，這是默認的捕捉距離值，也就是移動鼠標時，光標從當前柵格點跳到下一柵格點的距離。通過圖3所示的[草圖設置]對話框，可以自定義所需的

捕捉間距。如果在[捕捉和柵格]選項卡中的[捕捉]屬性組，設置[捕捉X軸間距]為20，那么在視圖中繪制時，光標就會在X軸向上以2個柵格點即20個單位的間距移動。

3.正交模式

正交模式的快捷鍵是F8鍵，它是AutoCAD繪圖中一個很重要的功能模式。當啟用了正交模式后，無論是繪制直線、矩形等圖形，還是對圖形進行編輯，都能保持一個成90°的垂直關系。

4.極軸追蹤

極軸追蹤的快捷鍵是F10鍵，在繪圖時，當需要按照一定的角度方向繪制線的時候，就需要用到極軸追蹤。

默認狀態下，極軸追蹤的增量角為90°，通過圖20所示的[草圖設置]對話框，在[極軸追蹤]選項卡的[極軸角設置]屬性組中，同樣可以設置增量角的大小，如圖4所示。在[增量

角]的下拉菜單中，系統設置了一些常用的角度預置，可以通過選擇進行設置。

在使用極軸追蹤功能繪制圖形的時候，光標右下方會自動出現繪制角度和距離數值提示。例如設置增量角為30°，繪制線段。當確定第1個點并移動鼠標時，光標會提示當前距離以及角度值

為0°;將光標向上移動，每當角度到達30°或其倍數的時候，光標同樣會出現提示，此時確定繪制點就能繪制出夾角標準的圖形，如圖4所示。

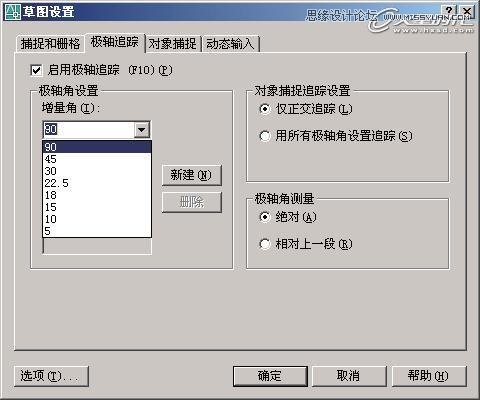

圖4 設置增量角

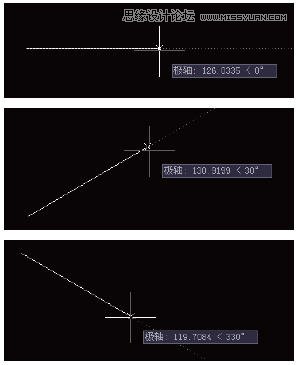

圖5 極軸追蹤功能的光標顯示

當然，增量角的預置參數值不一定能滿足任何時候的繪圖要求，某些時候會需要繪制一些夾角特殊的圖形。這時候可以勾選[增量角]下方的[附加角]選項，然后單擊旁邊的[新建]按

鈕，并在左側的輸入框中設置角度值，單擊對話框的[確定]按鈕，然后就可以在視圖中進行繪制了。這個時候，不但能找到30°或其倍數的夾角，也能找到自定義的22°的夾角，如圖23所示。

圖5 設置附加角

5.對象捕捉

對象捕捉是CAD繪圖中最重要的功能模式，其快捷鍵為F3鍵。如果沒有對象捕捉命令，那么將無法實現CAD制圖。

例如在視圖中繪制一條直線，希望以這條直線的長度作為直徑繪制一個圓，如果沒有對象捕捉命令，操作起來將非常不便。而啟用了對象捕捉命令后，只需要捕捉直線的中點，然后以該點

為圓心繪制就可以了。在[草圖設置]對話框的[對象捕捉]選項卡中，有多種不同的對象捕捉模式可以進行設置，在實際操作中根據繪制的情況進行選擇設置即可，如圖6所示。

圖6 對象捕捉模式

1>常用捕捉模式簡介

下面簡單介紹一下較為常用的幾種對象捕捉模式。

端點——線的兩端或矩形的角點。

中點——線段的中心點，圓或弧的圓心，圖形的中心點。

圓心——顧名思義，圓形的圓心點。

TIPS

當視圖中有多個相互重疊交錯的圓，要以其中一個圓的圓心為中心繪制同心圓時，只需要將光標放在該圓的邊線上，然后單擊鼠標，便能捕捉到目標圓的圓心并進行繪制。

節點——使用繪圖工具欄上點命令繪制的點稱為節點，節點模式捕捉到的正是這些單獨的點。

象限點——指的是圓或弧線上的點。

交點——即線和線相互交叉位置上的點。

垂足——從一個點延伸一根線到另一段線上，當兩段線之間的夾角為直角時，這個共有的點就是垂足。

切點——一段線與圓弧相接，當相接點到圓心所形成的線與該線段呈直角關系時，這個相接點就是切點。

最近點——十字光標所能捕捉到的對象上的點。

平行——能夠捕捉到與目標線相平行的線上的點。
