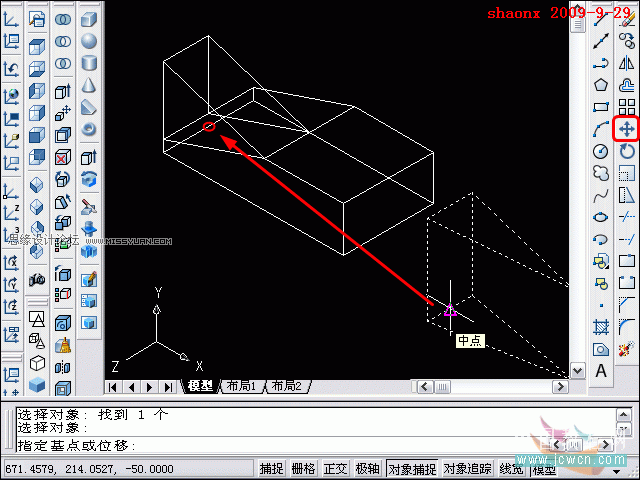

9、下面，對剖切完成的實體進行移動，如下圖，注意移動的基點位置。

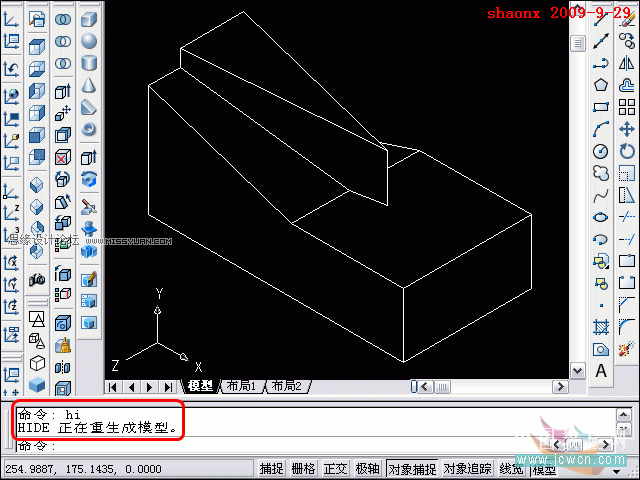

10、用“消隱”命令：hide，得到了消隱圖形。

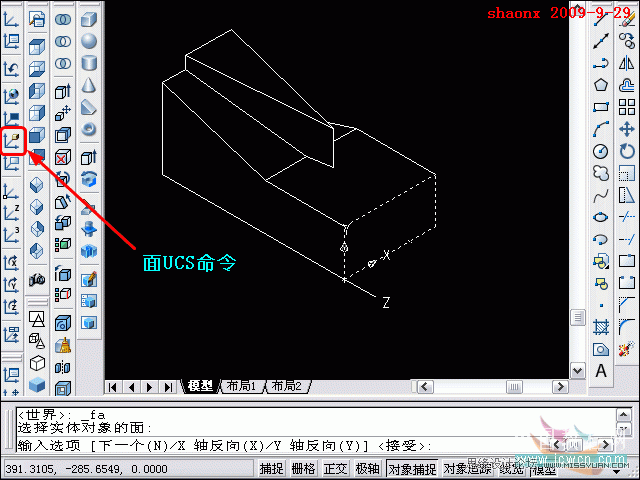

11、點擊“面UCS”按鈕，再點擊選擇實體最前端的面，使UCS坐標移動到這個面上，回車確認，就是使選擇的面處于 XY 平面，便于后續(xù)的操作。

12、點擊“圓”按鈕，點擊最前面平面的上端的中點，為畫圓的圓心位置。

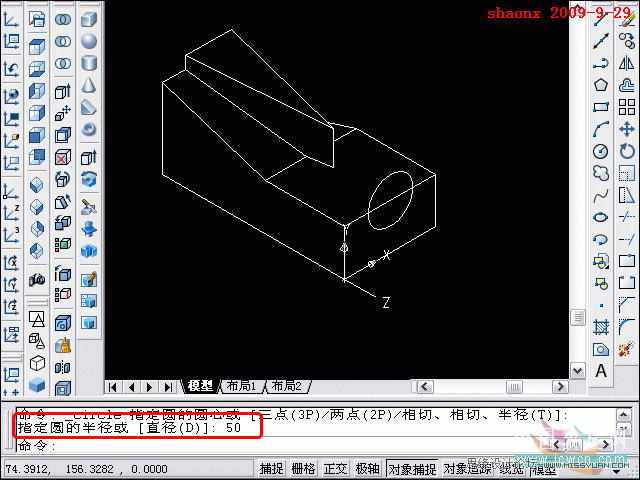

13、指定了圓心后，再輸入圓的半徑50，這樣，我們就在平面上畫了個R50的圓，如下圖。

14、用拉伸命令，將剛畫的圓拉伸100，注意UCS的 Z 軸方向，輸入的值為負值。

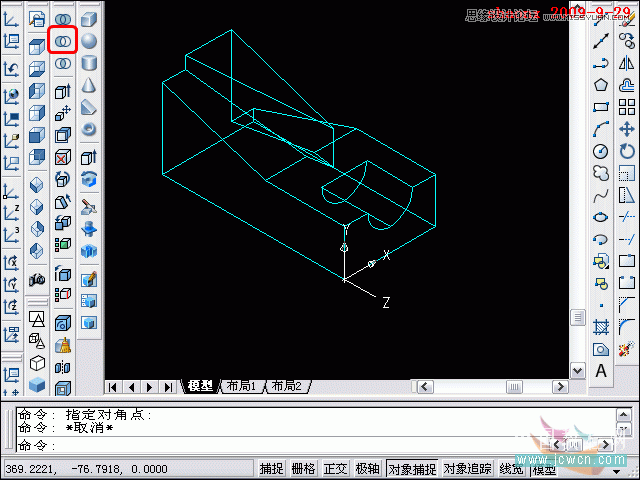

15、用差集命令，從實體中減去這個圓柱體，如下圖。

16、點擊“世界UCS”按鈕，使UCS坐標回到原來的狀態(tài)。
輸入“hi”看到一個完整的消隱圖。

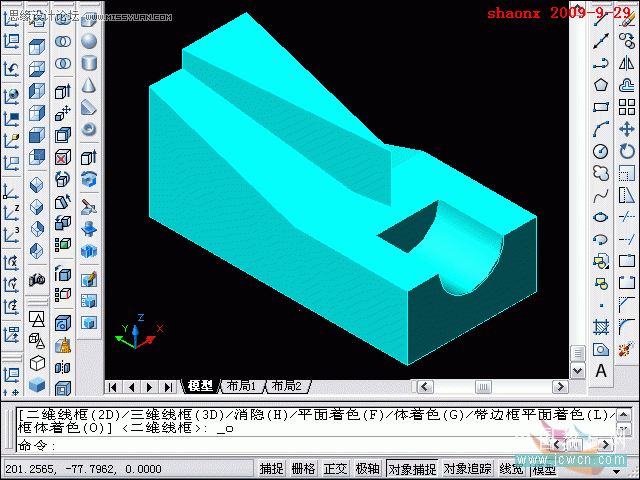

17、圖形全部完成后，選擇著色命令，就看到了一個著色的三維實體圖。
