【AutoCAD三維建模 11 】—面域拉升、剖切、面上作圓

本題主要是介紹：
1、做成面域拉升成實體上。
2、在一個實體上作兩次剖切。
3、再練習一下面上做圓并拉升及差集的運用。

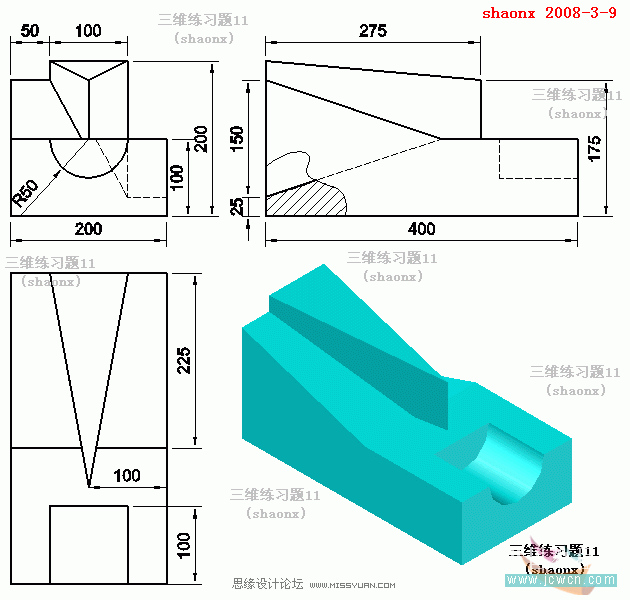

下面，是本習題的詳細繪圖步驟講解，最后面是繪圖步驟講解的Flash動畫演示：

1、點擊“左視圖”按鈕，進入到CAD的左視圖界面。

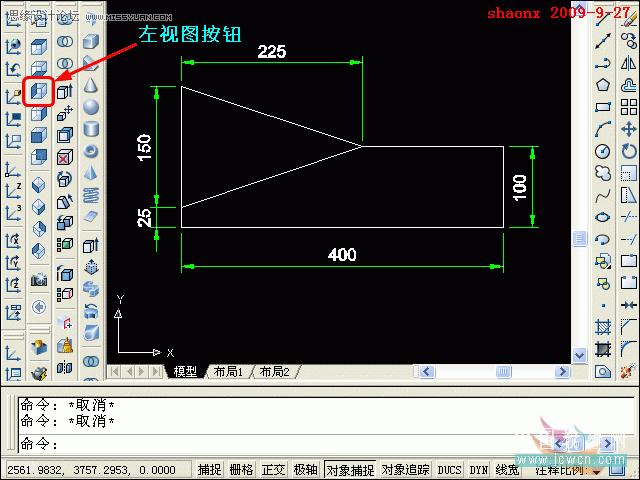

按照題目的左視圖上的尺寸，并參照其他視圖的尺寸，畫出如下圖的平面圖，并做成2個面域。

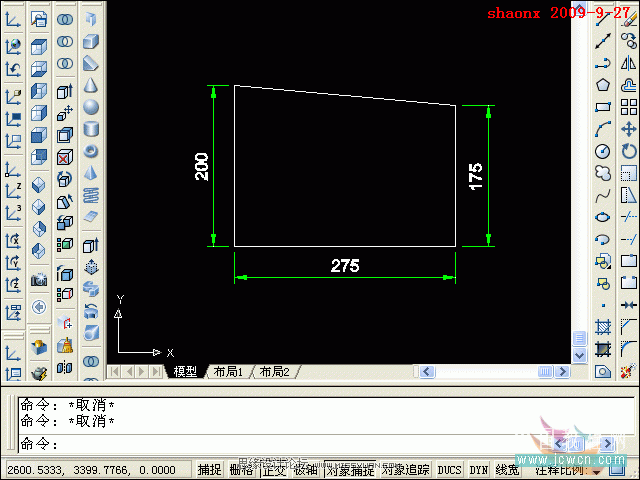

2、再按照題目的左視圖上的尺寸，并參照其他視圖的尺寸，畫出如下圖的平面圖，并做成面域。

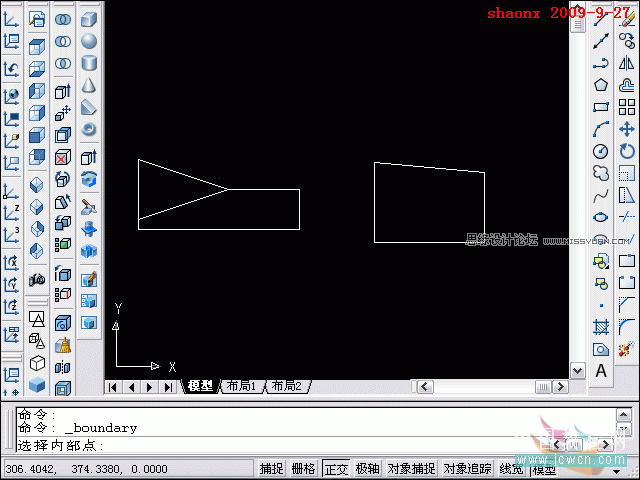

3、畫好后的兩個圖形(三個面域)，如下圖。

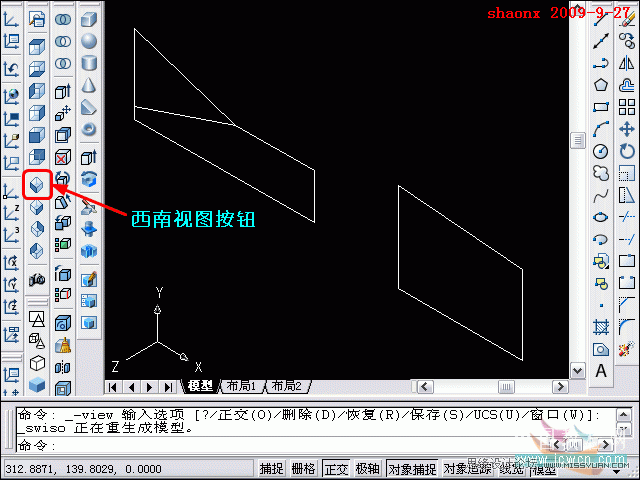

4、點擊“西南視圖”按鈕，轉到西南視圖界面。

5、點擊“拉伸”命令，對如下圖所示的一個面域拉伸-200(注意UCS中 Z 軸的方向，要攝入負值)。

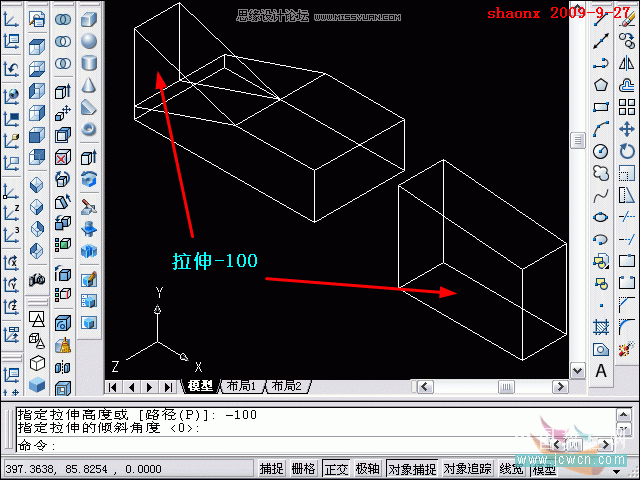

6、直接回車，繼續“拉伸”命令，對另外兩個面域拉伸-100

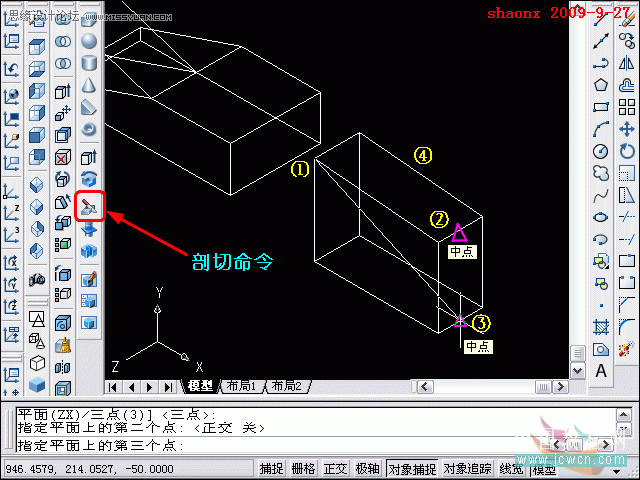

7、點擊“剖切”命令，對右邊的實體做剖切。依次指定實體上的三點，如下圖中的①②③，即實體中的左后上角點、有前面的上下兩個中點。選擇完成后，再點擊一下需要保留的④處附近。

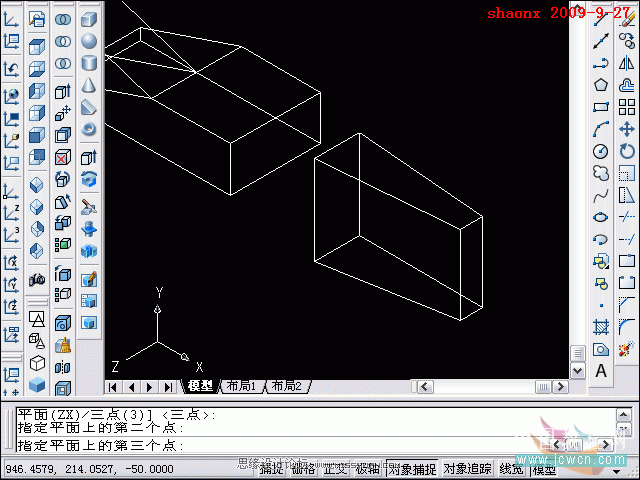

8、完成剖切后的圖形如下圖。這樣，對這個實體的左半邊完成了剖切，用同樣的方法，再對右半部分做剖切。
