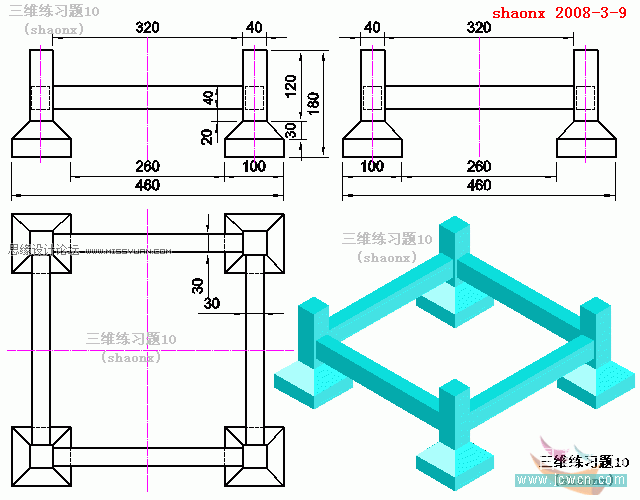

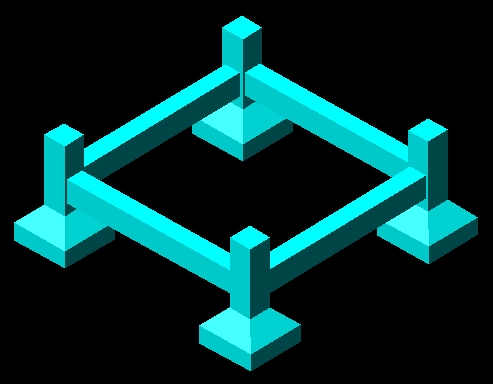

【AutoCAD三維建模 10 】—倒角、面拉升、陣列

本題主要是介紹：
1、在實體上作環形倒角。
2、實體面的拉升。
3、二維命令“陣列”中矩形陣列、環形陣列的運用。

下面，是本習題的詳細繪圖步驟講解，最后面是繪圖步驟講解的Flash動畫演示：

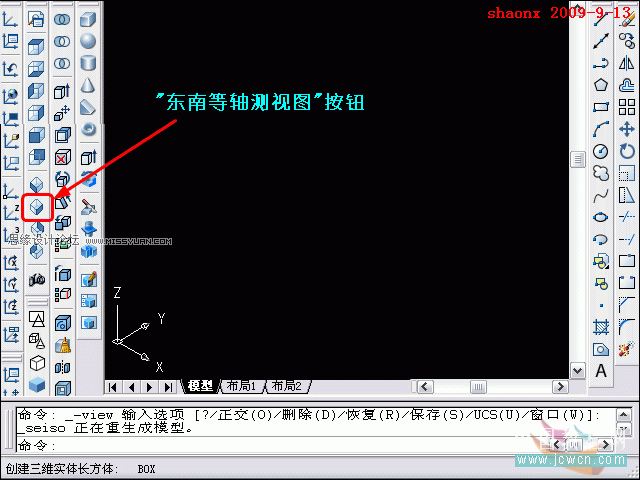

1、打開CAD，點擊“東南等軸測視圖”按鈕，進入到東南視圖界面。

2、在東南視圖的界面里，點擊“長方體”按鈕，在界面里指定長方體的一個角點后，再輸入“L”，說明要畫的是長方體，而非立方體。

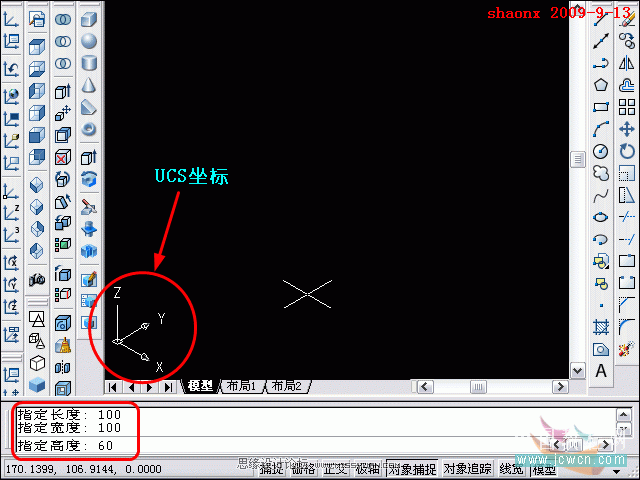

3、接著，在命令行里輸入“長寬高”的數值，這在前面已講過，“長寬高”對應的是UCS坐標的“XYZ”軸。

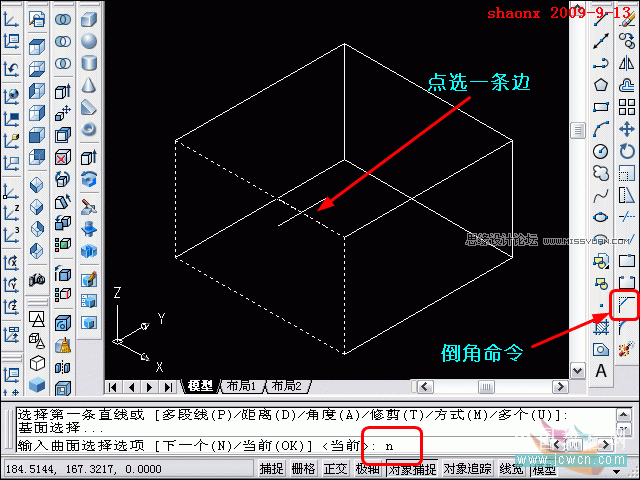

4、畫好的長方體如下圖。接著，做倒角，點擊“倒角”按鈕，點選頂面的一條邊線，出現了如下圖的情況，選中了邊上的面，不是需要選擇的頂面，再輸入“N”，選擇下一個。

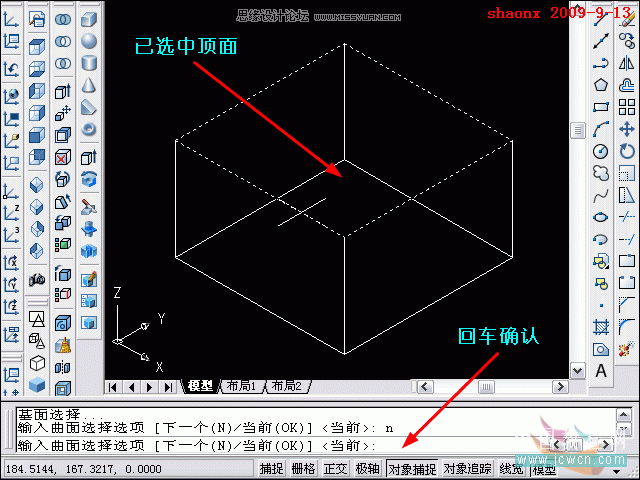

5、輸入“N”并回車后，界面中出現了選中頂面的期望結果，這時，不再需要再選擇，就直接回車確認。

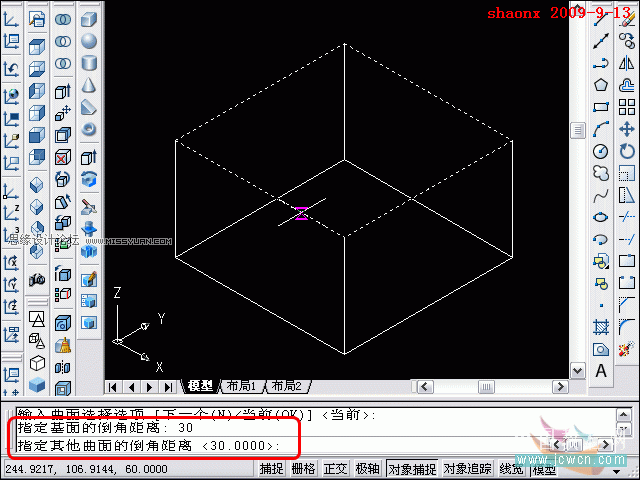

6、下面的操作就是輸入倒角的距離，基面的倒角距離，就是頂面的倒角距離，其他面的倒角距離，就是側面的倒角距離。
