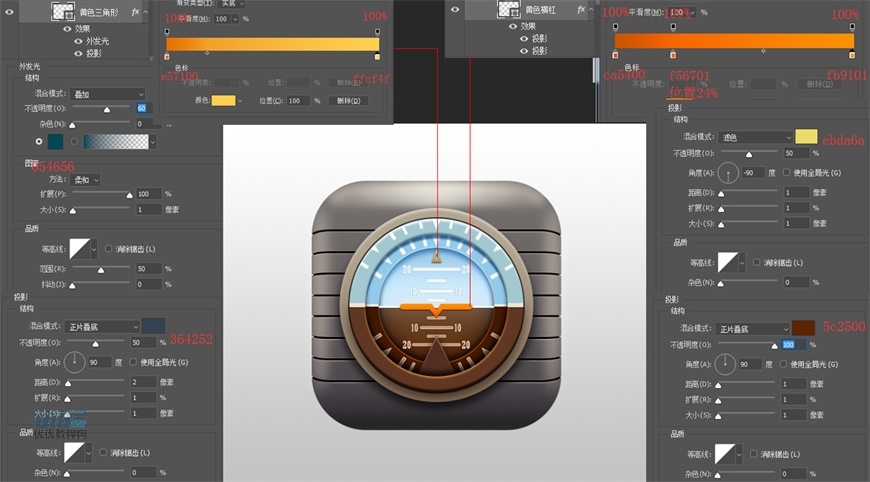

步驟 17

使用多邊形工具通過布爾運算制作上方黃色三角形，添加圖層樣式，使用矩形工具和鋼筆工具制作中間黃色橫杠，添加圖層樣式;

【黃色三角形】

漸變#e57100~#ffcf4f

外發光：混合模式疊加，不透明度60%，#054656，大小1px，范圍50%

投影：混合模式正片疊底，顏色#364252，不透明度50%，角度90，距離2px，擴展1%，大小1px

【黃色橫杠】

漸變#ca5400~#f56701~#fb9101，位置0%~24%~100%

投影1：混合模式濾色，顏色#edba6a，角度-90，不透明度50，距離1px，擴展1%，大小1px

投影2：混合模式正片疊底，顏色#5c2500，角度90，距離1px，擴展1%，大小1px

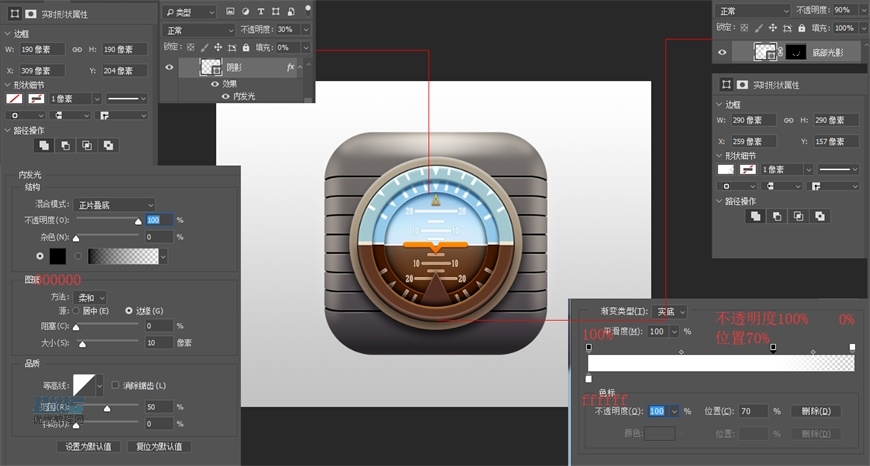

步驟 18

使用橢圓工具給中間圓圈再加一層陰影效果，結合布爾運算和蒙版給外圈加一層反光效果;

【陰影】

直徑190px

內發光：混合模式正片疊底，顏色#000000，大小10px，范圍50%

【底部光影】

直徑290px

漸變：顏色#ffffff，不透明度100%~100%~0%，位置0%~70%~100%

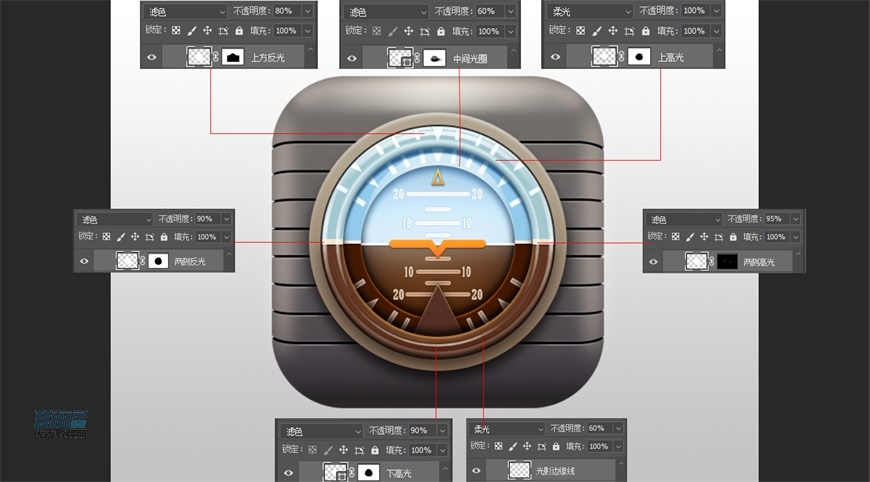

步驟 19

使用橢圓工具再結合布爾運算或蒙版分別一一制作儀表盤的高光、反光;

【上方反光】混合模式濾色，不透明度80%

【中間光圈】混合模式濾色，不透明度60%

【上高光】混合模式柔光

【兩側反光】混合模式濾色，不透明度90%

【兩側高光】混合模式濾色，不透明度95%

【下高光】混合模式濾色，不透明度90%

【光影邊緣線】混合模式柔光，不透明度60%

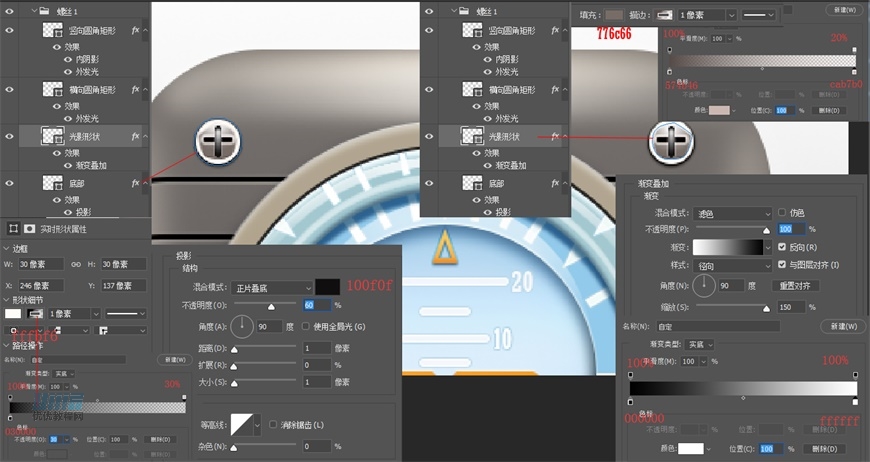

步驟 20

使用橢圓工具和鋼筆工具繪制螺絲底部和光影范圍，使用矩形工具繪制螺絲的十字凹槽，并添加圖層樣式。上方螺絲做完一個再?gòu)?fù)制一個，下方同理制作一個然后復制。

【螺絲底部圓圈】

直徑30px

填充顏色#fffbf6，描邊大小1px，描邊顏色#030000，描邊不透明度100%~30%

投影：混合模式正片疊底，顏色#100f0f，不透明度60%，角度90°，距離1px，大小1px

【螺絲光影形狀】

用鋼筆工具勾勒光影范圍(直接橢圓工具畫圓也可以)

填充顏色#776c66，描邊大小1px，描邊顏色#574b46~#cab7b0，不透明度100%~20%

漸變疊加：混合模式濾色，不透明度100%，漸變顏色#000000~#ffffff，不透明度100%，樣式徑向，角度90°，縮放150%

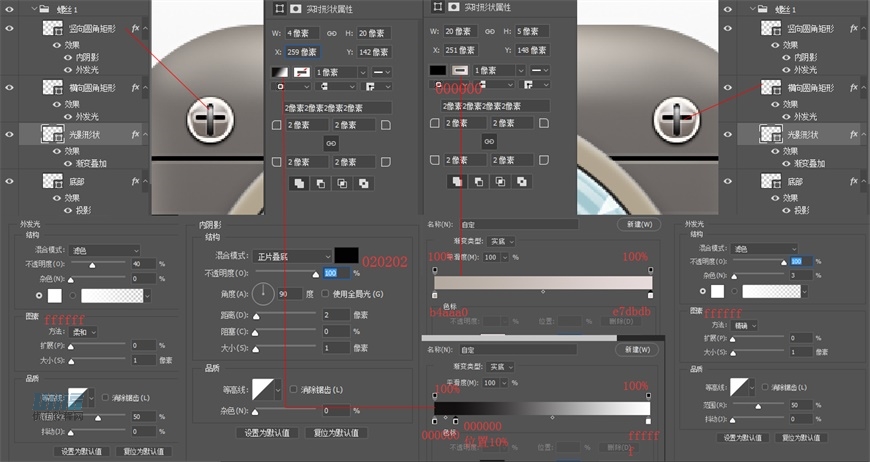

【豎向圓角矩形】

寬4px，高20 px，圓角大小2 px

填充漸變顏色#000000~#ffffff，不透明度100%

內陰影：混合模式正片疊底，顏色#020202，不透明度100%，角度90°，距離2 px，大小1 px

外發光：混合模式濾色，顏色#ffffff，不透明度40%，大小1 px

【橫向圓角矩形】

寬5 px，高20 px，圓角大小2 px

填充顏色#000000，描邊大小1 px，描邊顏色#b4aaa0~#e7dbdb，不透明度100%

外發光：混合模式濾色，顏色#ffffff，不透明度100%，雜色3 %，大小1 px
