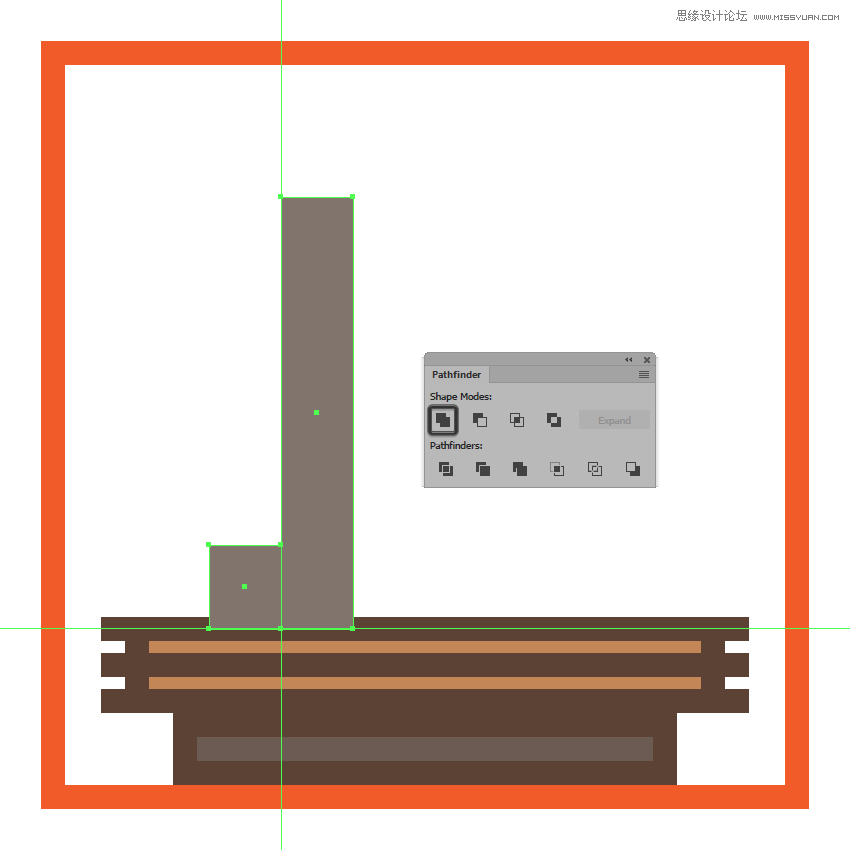

第6步

創建一個12 x 14 px矩形(#82756C)將其放置在上一步中較高矩形的左側，使用路徑查找器的聯集將兩者組合成一個更大的形狀。

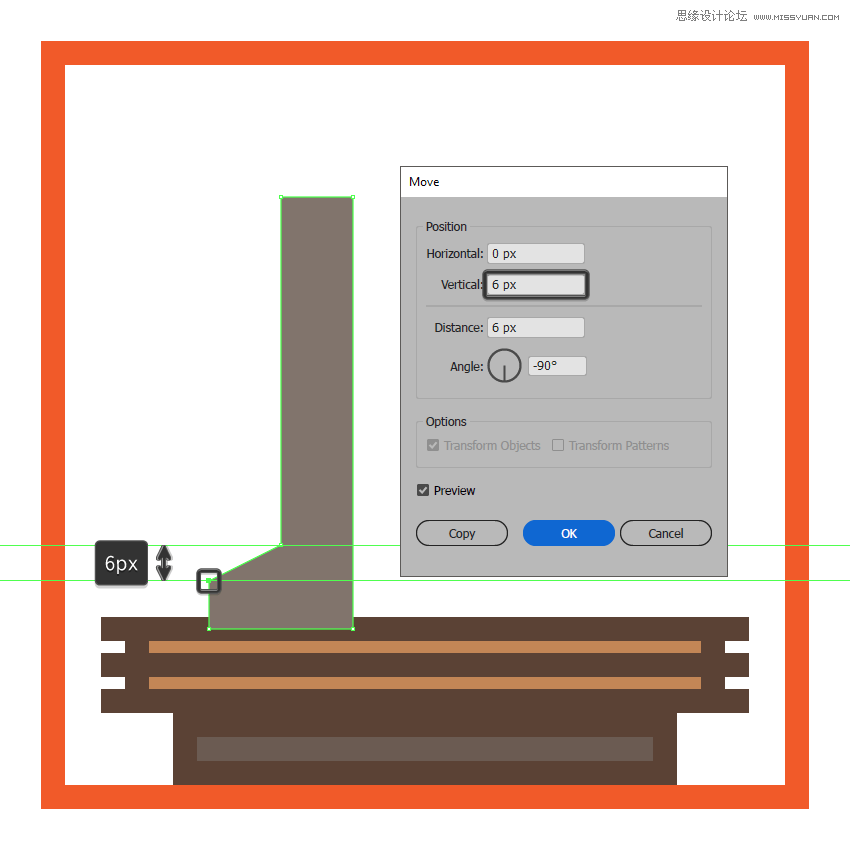

第7步

使用直接選擇工具(A)選擇形狀下部的左上錨點 ，使用移動工具將下移6 px的距離(右鍵單擊>變換>移動>垂直> 6 px)。

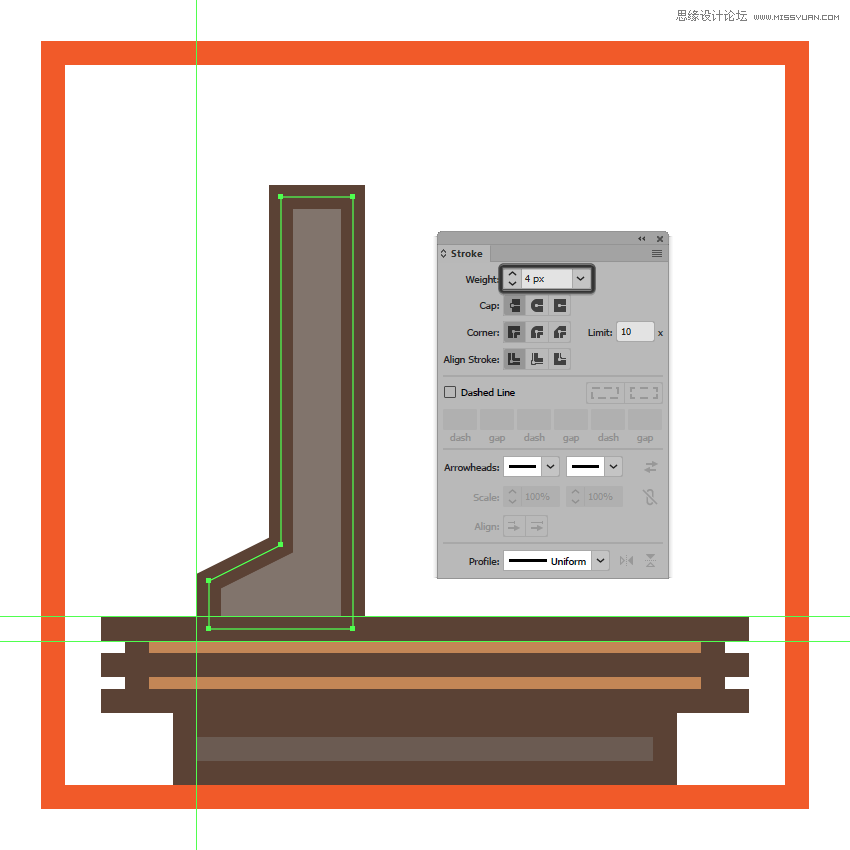

第8步

使用描邊方法 為生成的形狀提供4 px的輪廓，將其顏色設置為#5B4032。

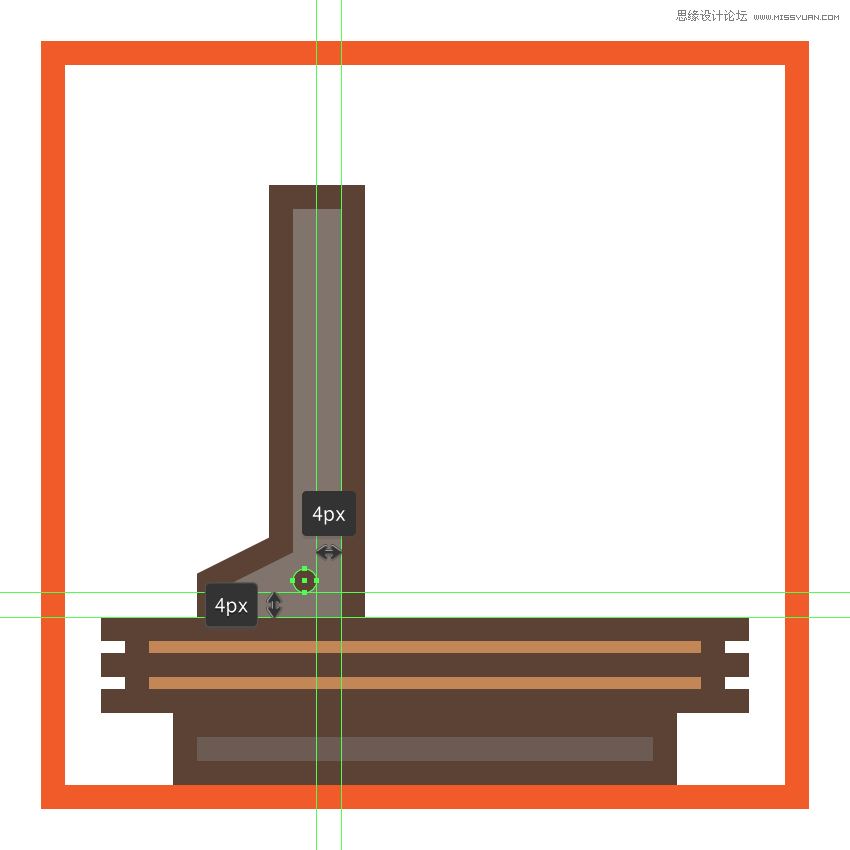

第9步

使用4 x 4 px圓圈(#5B4032)給手柄添加小螺釘，將螺釘定位在手柄的底部，在其周圍留出4 px間隙。完成后，選擇所有形狀并使用Control-G鍵盤快捷鍵將它們組合在一起。

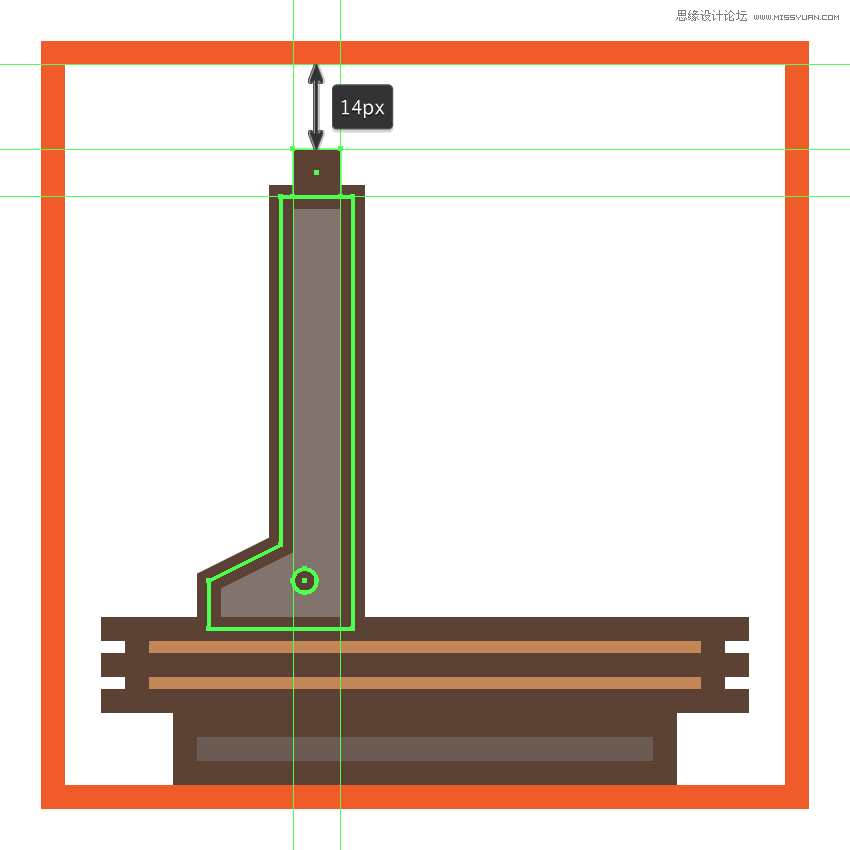

第10步

創建一個8 x 8 px矩形(#5B4032)創建手柄上班的螺釘，將其放置在顯微鏡手柄的頂部。

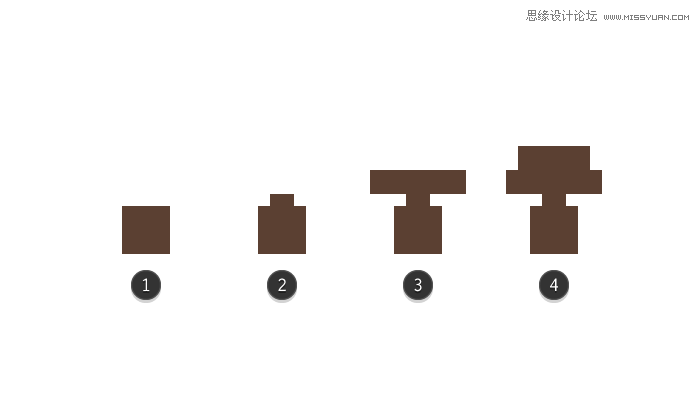

第11步

使用4×2像素的矩形(#5B4032)(2)創建螺釘較窄的部分，在其頂部我們添加一個16×4像素的矩形(#5B4032)(3)接著是稍窄12×4像素矩形(#5B4032)。將三個形狀放在方形頂部，然后選擇并將它們組合在一起(Control-G)(4)。

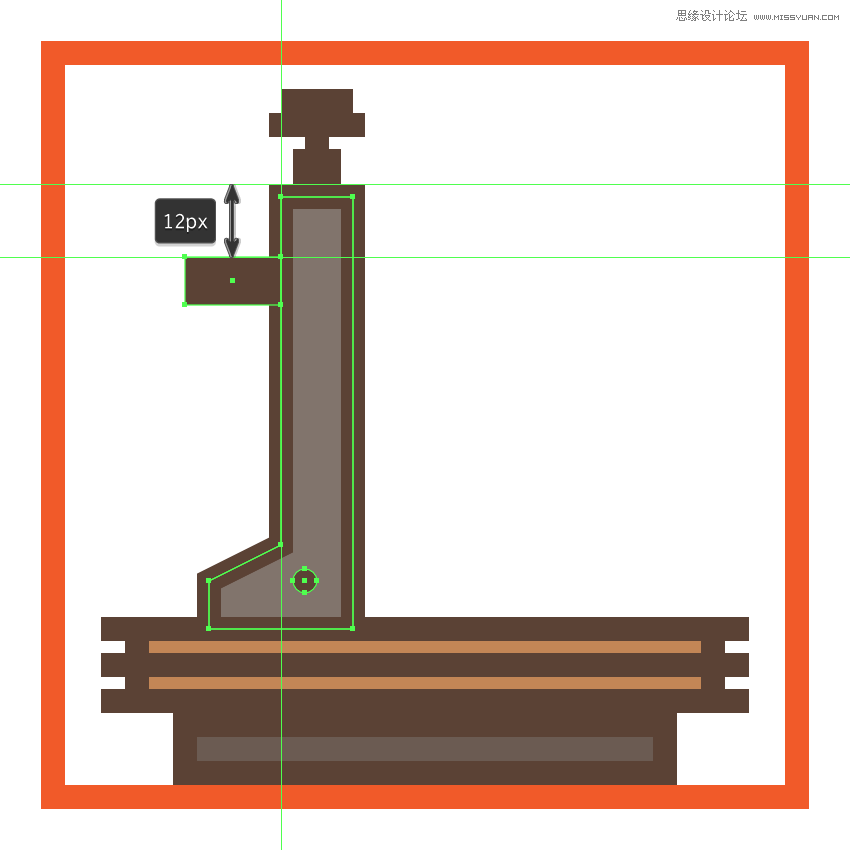

第12步

創建一個16 x 8 px矩形(#5B4032)，將其定位在顯微鏡臂的左側距離頂部12 px的位置。

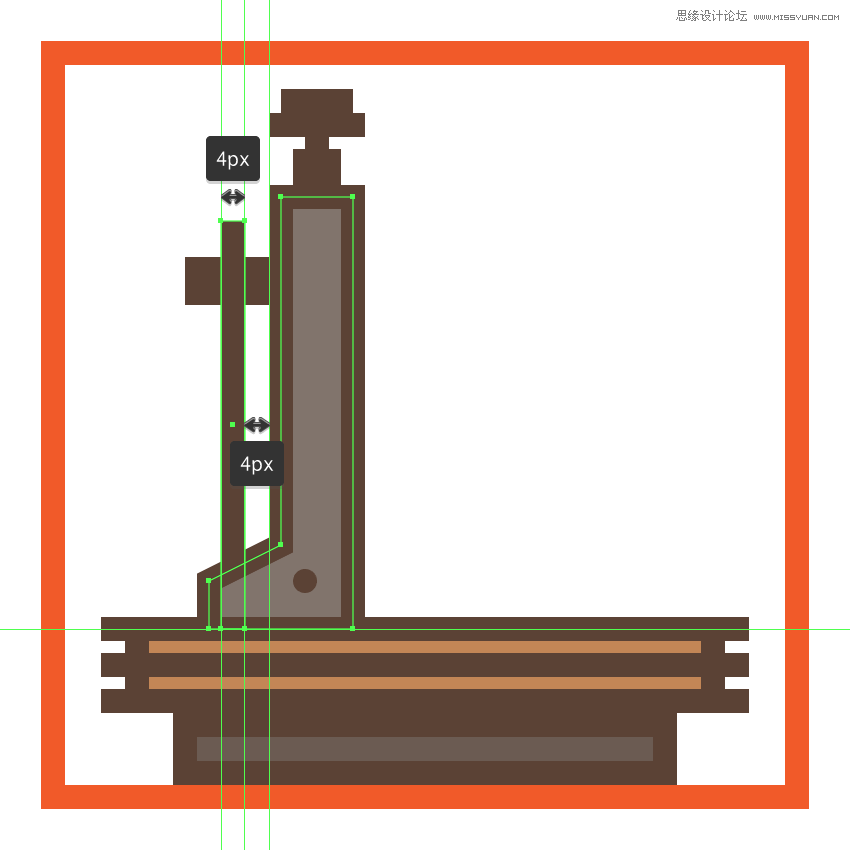

第13步

使用4 x 68 px矩形(#5B4032)添加支撐桿，將其放置在顯微鏡手柄的左側，將其發送到其他形狀的背面(右鍵單擊>排列>后移一層)。

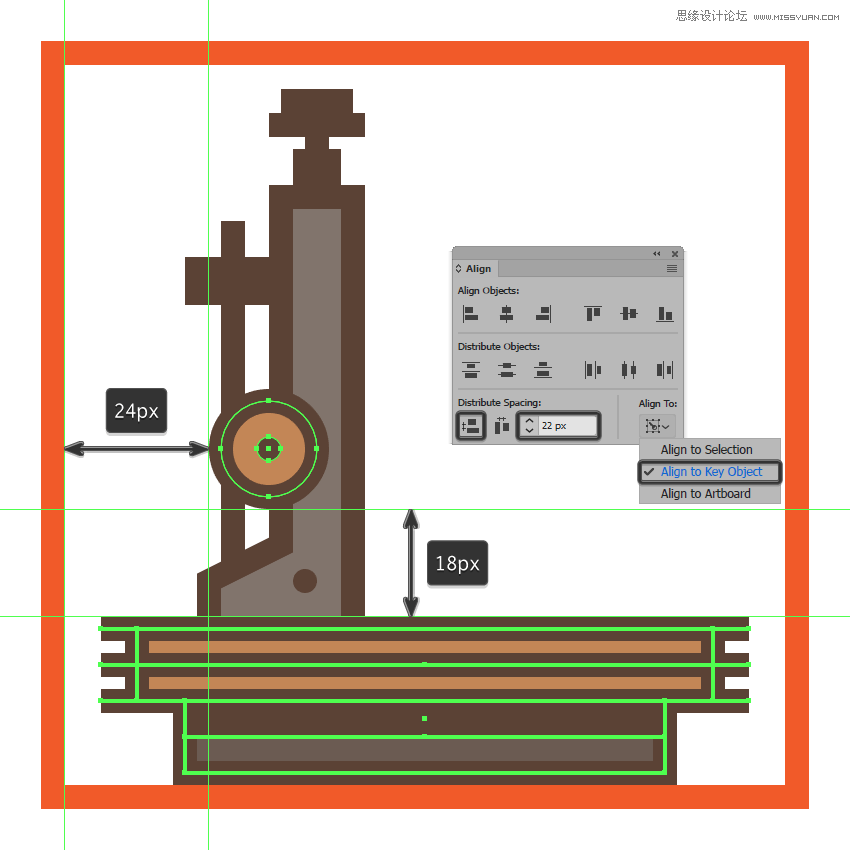

第14步

創建16 x 16 px大小(#C48755)和4 px輪廓(#5B4032)的圓添加調整轉輪，在其上面添加一個較小的 4 x 4 px圓(#5B4032)。將三個形狀組合(Control-G)到一起，然后將它們放置在顯微鏡手柄的中心，距離基座22px的位置。

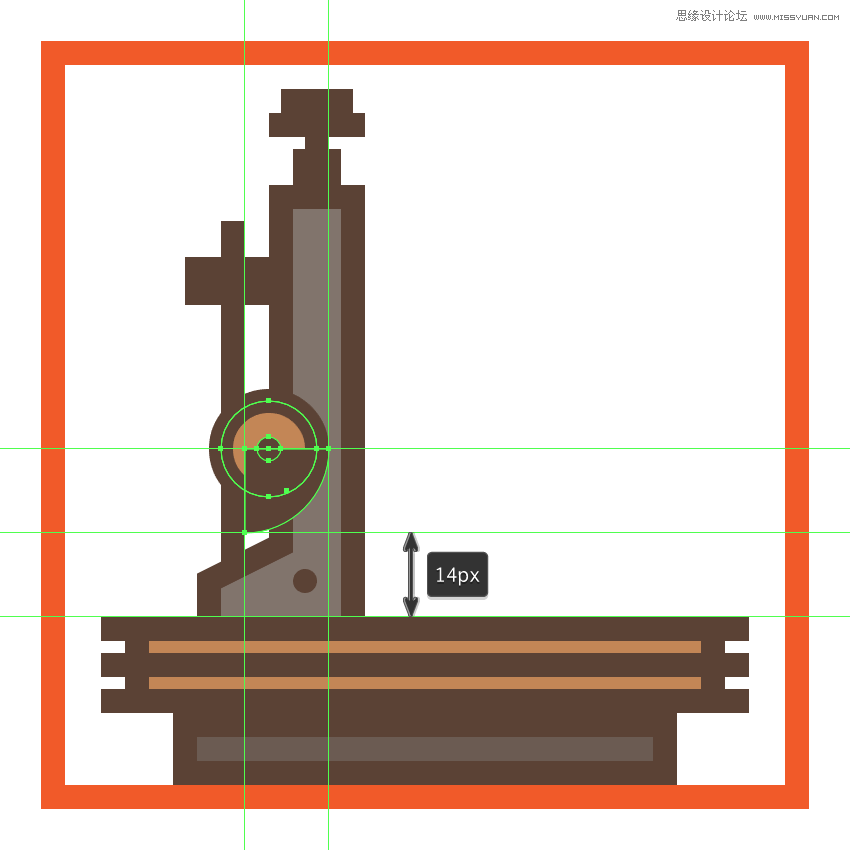

第15步

創建一個14 x 14像素的正方形(#5B4032)給輪子添加一個陰影，通過在“ 變換”面板的“ 矩形屬性”中將其右下角的半徑設置為14像素。將生成的形狀放在轉輪的下半部分，確保將陰影對齊到右側。

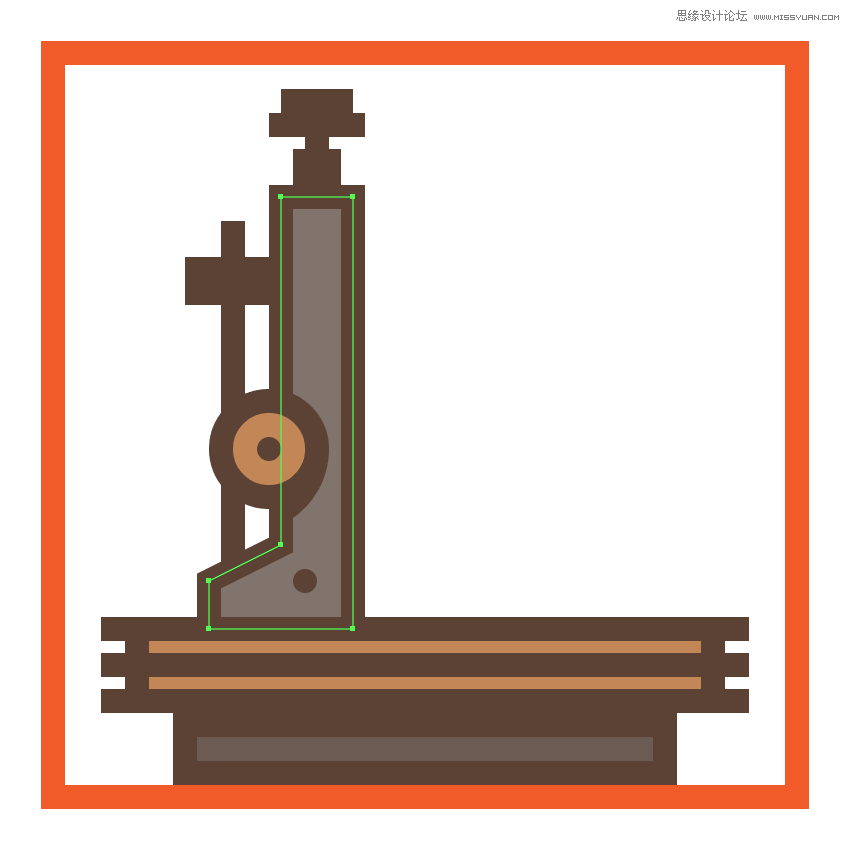

第16步

使用顯微鏡手柄填充形狀的副本(Control-C)作為剪切蒙版遮罩陰影，將它粘貼(Control-F)在顯微鏡手柄前，然后右鍵單擊>制作剪貼蒙版。完成后，使用“ 排列”>“后移一層”將陰影發送到圓盤后面，選擇并將所有手柄組成部分進行組合(Control-G)。

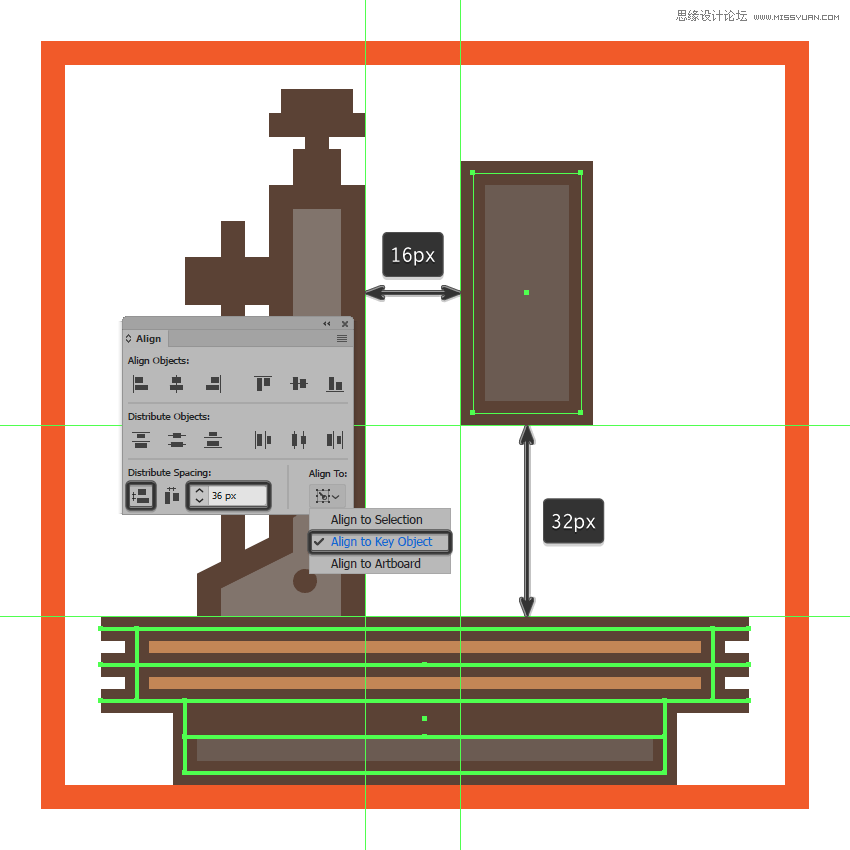

第17步

現在開始繪制顯微鏡的主體部分，創建一個18 x 40像素矩形(#6B5B51)，并添加4 px的輪廓(#5B4032)，將圖形進行分組(Control-G)，然后定位距離顯微鏡手柄16 px距離基座36 px的位置。
