先看看效果圖：

1.創建新文檔

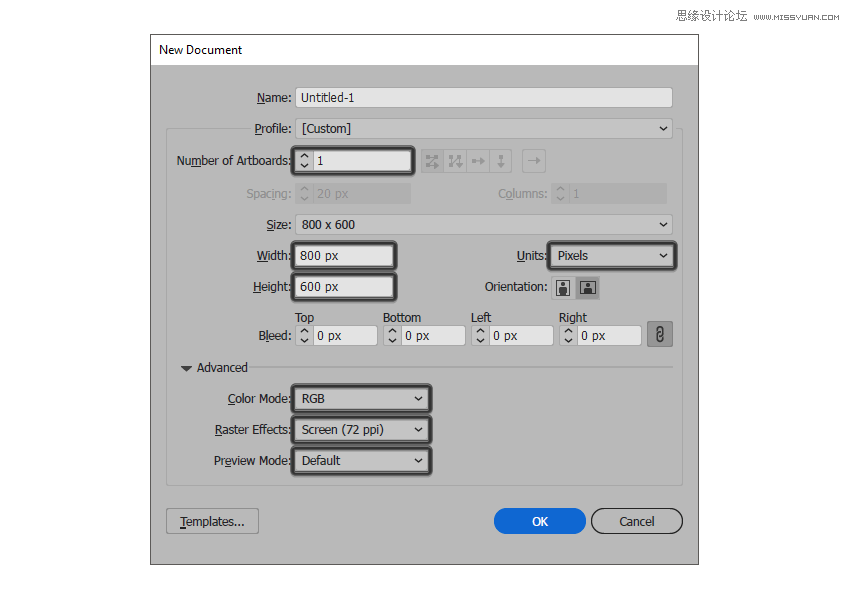

啟動并運行Illustrator，創建一個新文檔(文件> 新建或Control-N)：

畫板數量： 1

寬度： 800像素

高度： 600像素

單位： 像素

進入“ 高級”選項：

色彩模式： RGB

柵格效果：屏幕(72ppi)

預覽模式：默認

2.創建自定義網格

第1步

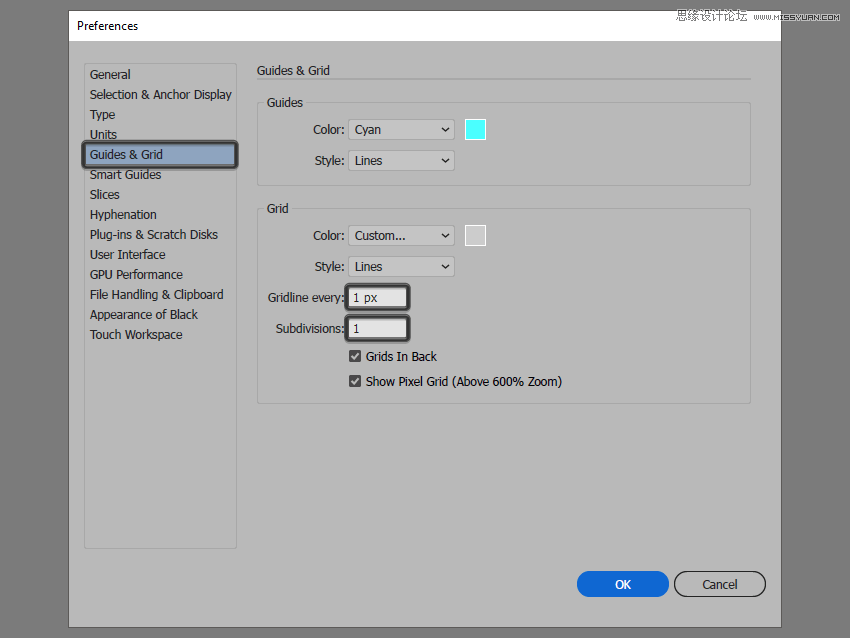

轉到編輯>首選項>參考和網格子菜單，然后進行以下設置：

網格線： 1 px

細分： 1

第2步

一旦我們完成了自定義網格，為了確保我們繪制過程中更方便的觀察細節，我們可以在“ 視圖”菜單下找到“ 對齊網格”選項，這樣我們每次進入“ 像素預覽”時都會轉換為“ 捕捉到像素”模式。

3.創建圖層

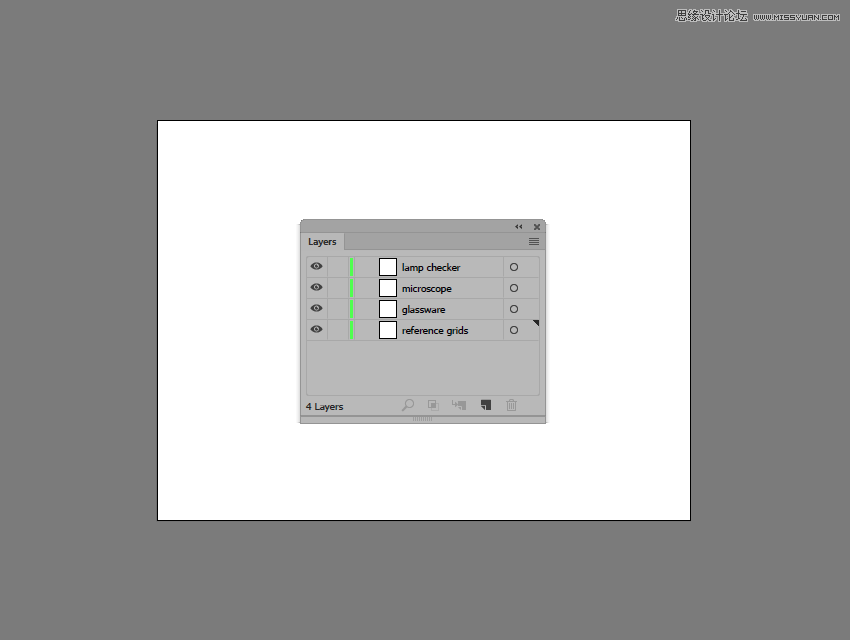

打開“ 圖層”面板，創建四個圖層，將它們分別重命名如下：

第1層：參考網格

第2層：試管架

第3層：顯微鏡

第4層：燈檢查器

4.創建參考網格

第1步

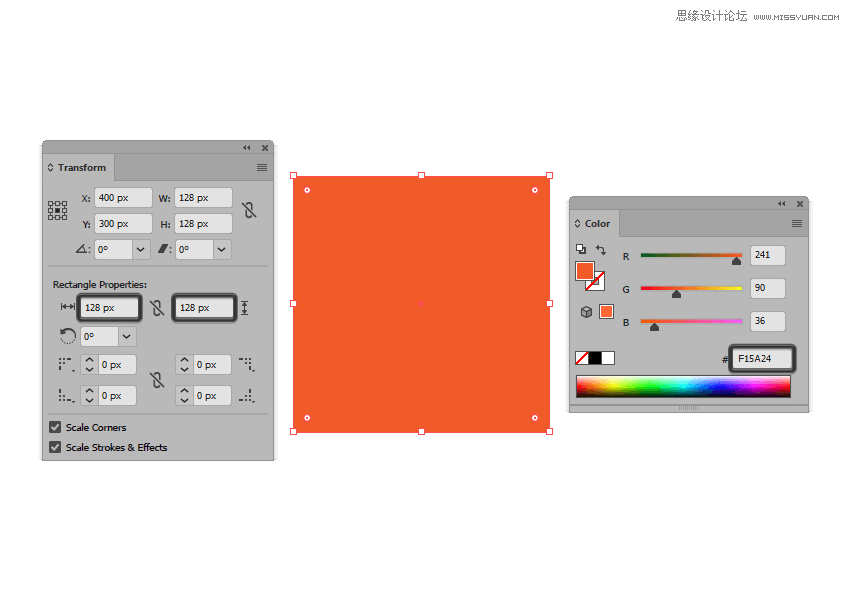

首先鎖定除“參考網格”圖層以外的所有圖層，然后選擇矩形工具(M)創建一個128 x 128像素的橙色(#F15A24)方塊。

第2步

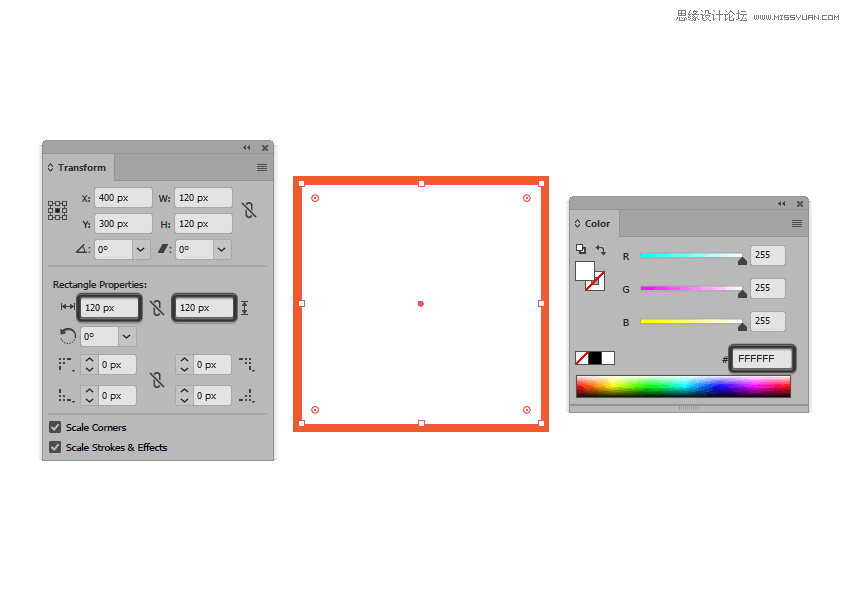

創建另一個120 x 120 px的方形(#FFFFFF)，放置到橙色方形中心位置留出4 px的描邊，我們的有效繪圖區域就完成了。

第3步

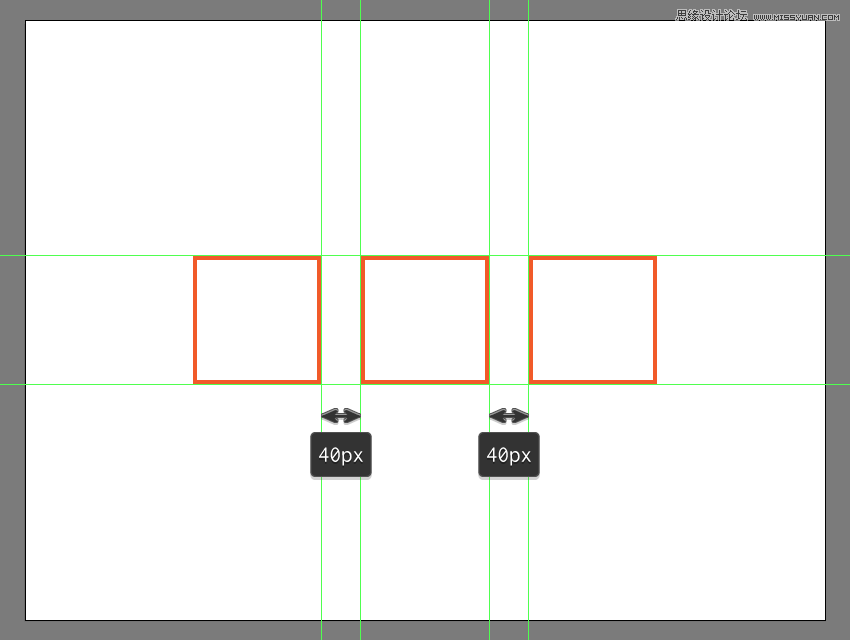

使用Control-G鍵盤快捷鍵對兩個正方形進行分組，然后在彼此相距40 px的位置創建兩個副本。

完成后，鎖定當前圖層并轉到下一個圖層，我們將開始繪制第一個圖標。

5.創建試管架圖標

完成創建參考網格之后我們轉移到下一層(第二層)，放大第一個參考網格開始工作。

第1步

創建一個12 x 88 px矩形我們開始制作第一個試管#56C1AD，將其放置在距活動繪圖區域頂部邊緣2 px，距離左側30 px的位置。

第2步

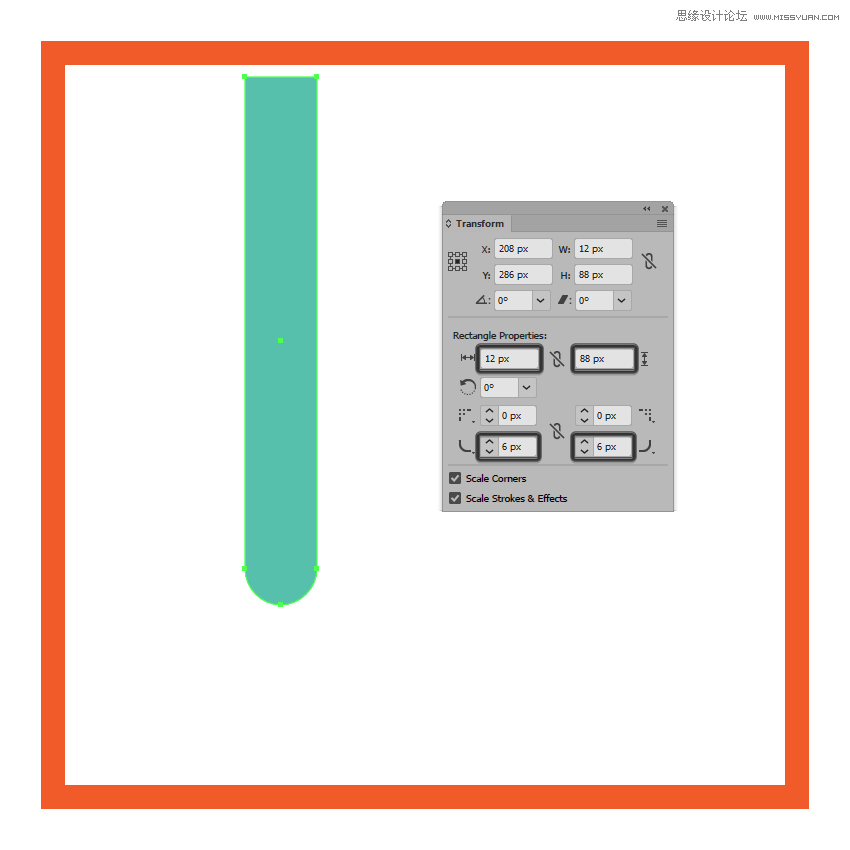

在“ 變形”面板的“ 矩形屬性”中將矩形底角的半徑設置為6 px。

第3步

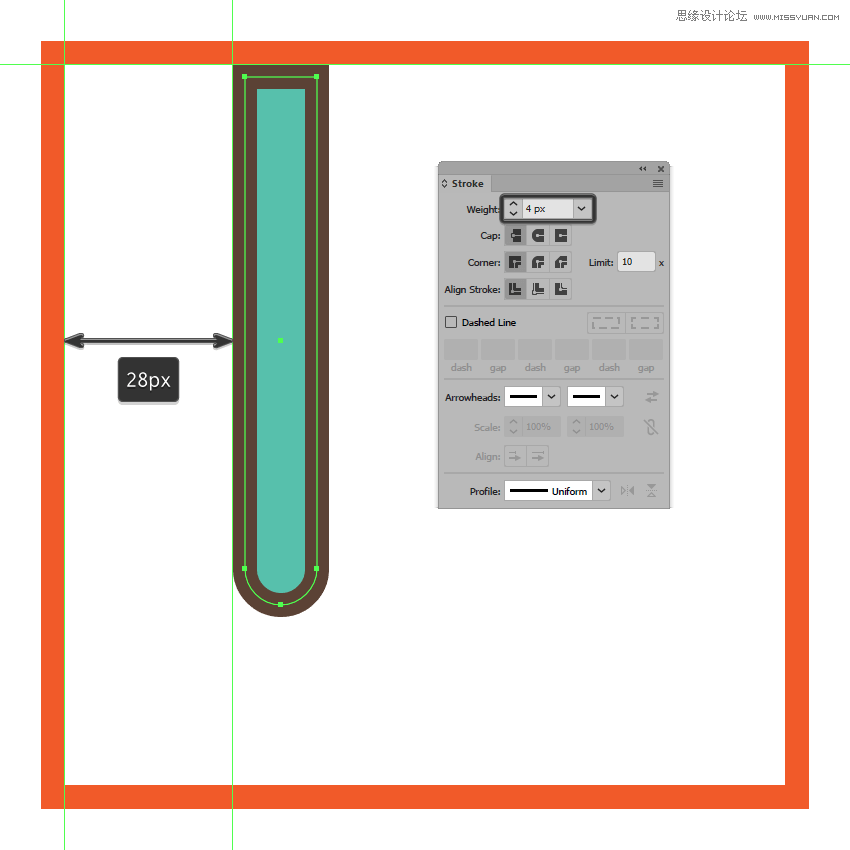

使用描邊為結果形狀賦予輪廓，創建它的副本(Control-C)，將其粘貼(Control-F)在圖形前面然后將其顏色更改為#5B4032 ，將其粗細設置為4px。

第4步

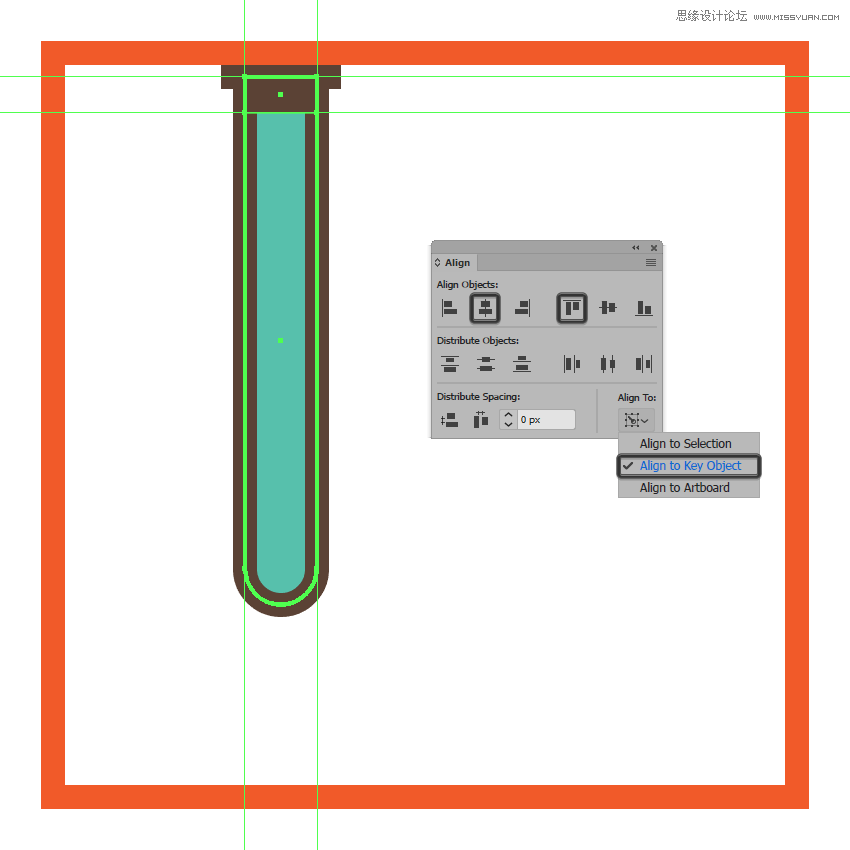

使用20 x 4 px矩形(#5B4032)添加試管口，將其定位在試管主體的上部，將其與先前創建的形狀中心對齊。

第5步

使用12 x 6 px矩形(#5B4032)創建試管的陰影，將它對齊到試管口的頂部邊緣。完成后，使用Control-G鍵盤快捷鍵選擇四個形狀并組合在一起。

第6步

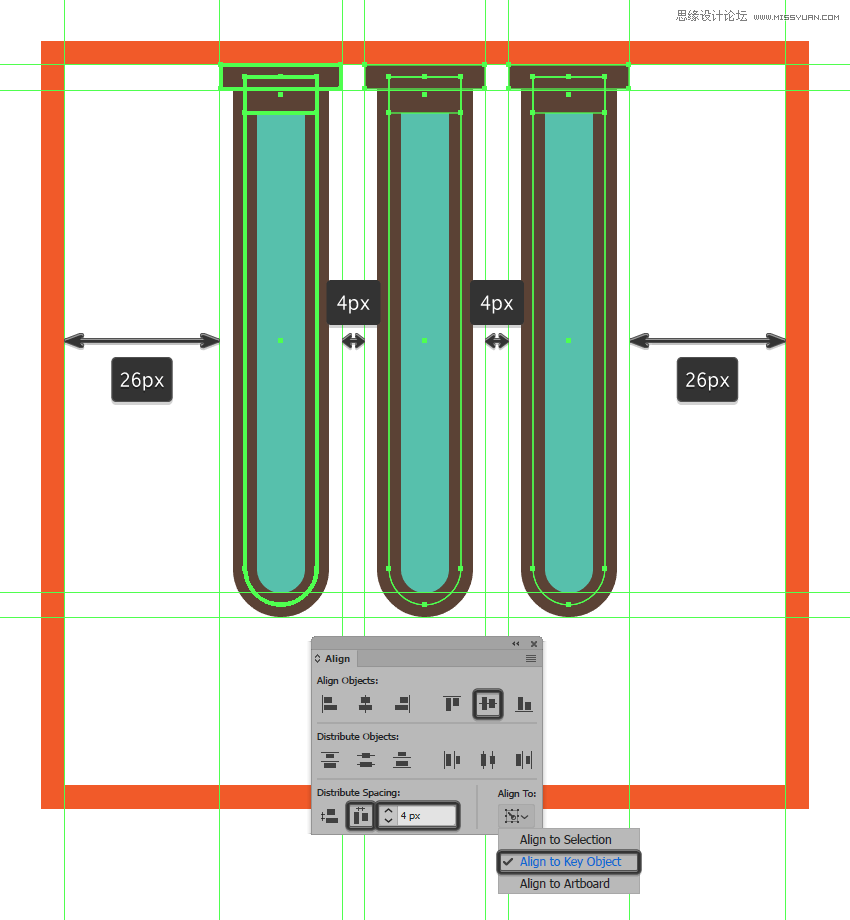

選擇我們剛剛完成的試管，創建兩個副本(Control-C> Control-F兩次)，然后將它們分布在試管右側，將彼此距離設置為4 px。完成后，使用Control-G鍵盤快捷鍵選擇并將所有形狀組合在一起。

第7步

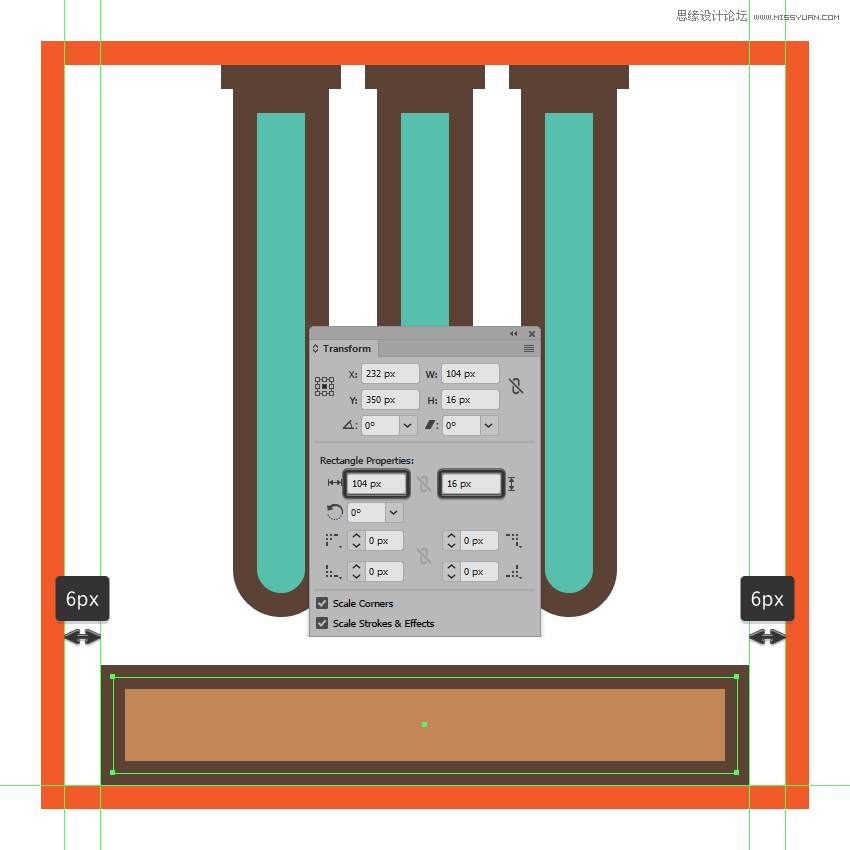

創建4 px輪廓(#5B4032)104 x 16 px大小的矩形(#C48755)創建基座，將對齊到活動繪圖區域的底部邊緣。

第8步

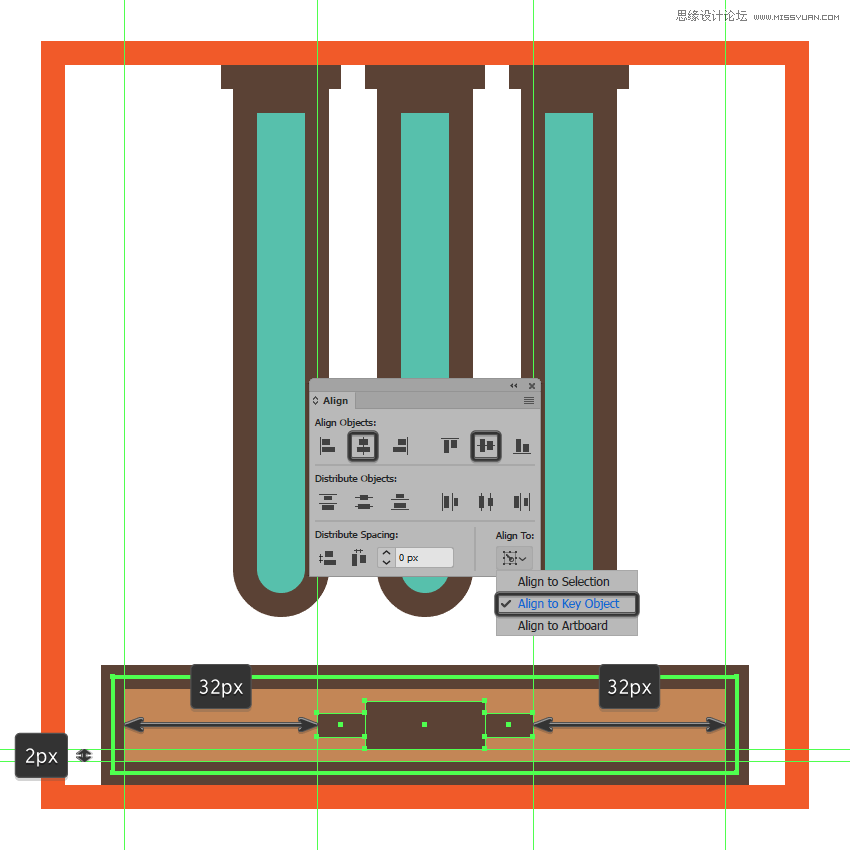

使用20 x 8 px矩形(#5B4032)添加試管架的標簽，然后在它的左右添加兩個較小8 x 4 px(#5B4032)的矩形。選擇并將三個形狀組合(Control-G)在一起，將它們居中對齊到木制基座，完成之后將創建的形狀進行分組。

第9步

使用兩個4 px輪廓(#5B4032)10 x 64 px矩形(#AF7245)創建試管架的側面部分，將圖形分別進行分組(Control-G)，然后將其放置在基座的上方，距離繪圖區域兩邊10px的位置。

第10步

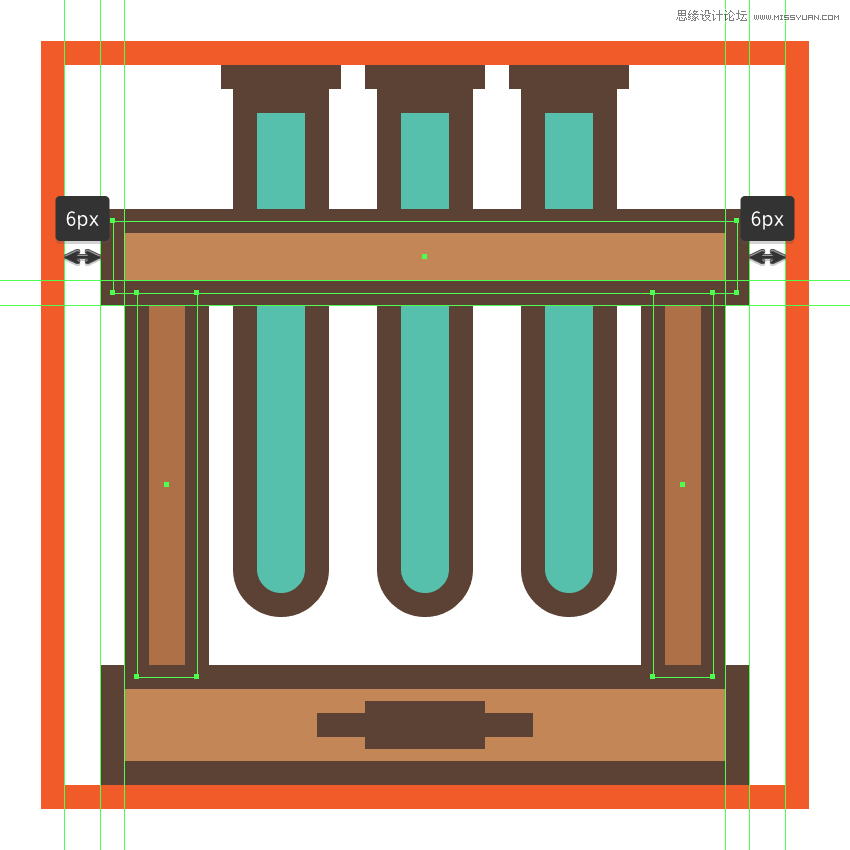

使用4 px輪廓(#5B4032)104 x 12 px大小的矩形(#C48755)添加試管架的上部，將其進行分組(Control-G)，然后定位在先前創建形狀的頂部。
