上次和大家一起，用最簡單直白，輕松粗暴的方式學習了一遍SVG動畫，這次我們再一起來搞點不一樣的東西，SVG濾鏡的實現。

SVG濾鏡絕對稱得上是他最強大的功能之一，在不影響任何文檔結構的前提下，允許你給你的矢量圖形添加各種專業視覺效果，我個人給他的定義就是，把PS裝到了網頁上。

一、  SVG濾鏡的原理

基本原理描述太多明顯有違我們 “輕松打開” 的目的，這里簡單的描述一下，SVG在使用了濾鏡的元素里，不會將原始圖形直接渲染出來，而是會將原始圖形的像素信息渲染到臨時位圖中，然后由 filter元素指定的操作會被應用到這個臨時位圖，最終把計算結果渲染為最終圖形輸出。

舉個例子，我們用騰訊云的CVM圖標來做一個最簡單，最常見的濾鏡效果——投影。

首先我把圖標畫出來，

demo1

然后放到一個defs里，沒有被引用之前你肯定是什么都看不到的。

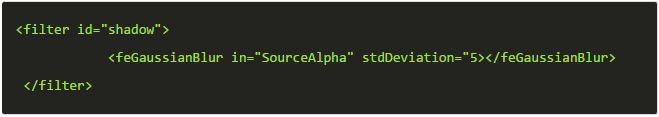

接著寫filter，嘗試使用feGaussianBlur給logo生成陰影效果

用stdDeviation 來指定模糊程度，值越大，模糊效果越強，并且可以接受兩個數字，分別為X Y方向的模糊度。 然后指定SourceAlpha為他的輸入源，如果不指定將在原色值上做模糊。

現在我們看一下效果截圖，好像有哪里不對勁？

demo2

這是什么黑乎乎的一坨？原因是濾鏡返回的是一個模糊過的阿爾法通道，并不是原始圖形。

（另外當我們在瀏覽器里查看的時候，可以明顯的看到濾鏡對象的邊界明顯不同于原始對象的邊界，他的默認值為 X等于-10%，Y等于-10%，寬 120%，高120%。這樣其實是為濾鏡提供了額外的空間，產生的輸出大于輸入區域。）

那么現在我們改進一下寫法

result屬性指定當前的輸出結果，你可以在當前的filter里邊通過in調用，而且只能在當前的filter里調用，相當于輸出一個局部變量。

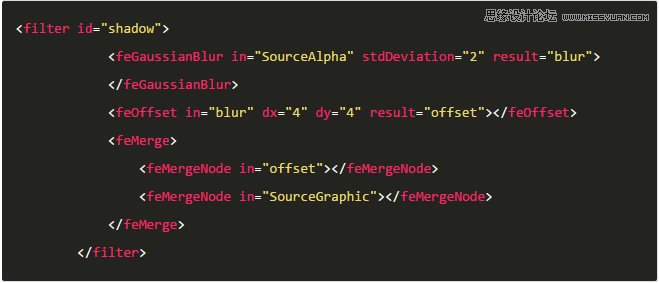

改進后的代碼，就是通過feMerge把輸出的阿爾法通道和原始圖形堆疊，來產生投影效果。具體的模糊度可以在stdDeviation里設置，具體的投影位置可以通過offset調整。

現在我們看一下最終的投影效果

demo3

這個實現思路是不是很眼熟？不負責任的說，CSS3的box-shadow，雖然實現有區別，但是原理和這里是一模一樣的。

現在，你就可以在任何圖形上調用這個投影的濾鏡了。

二、 創建另一個濾鏡

上面我通過一個黑色投影的例子簡單的說了一下SVG濾鏡的原理，但是那個黑色的投影實在太單調了啊。能不能再給投影來點顏色？

這時候另一個強大的元素 feColorMatrix 就可以出場了。

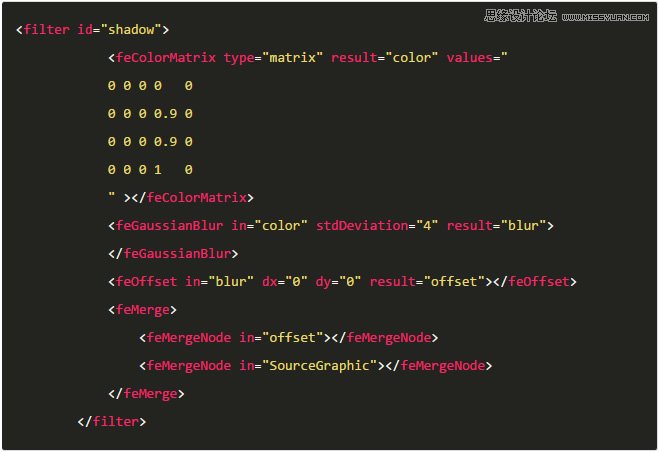

我們把上邊的投影稍微修改一下

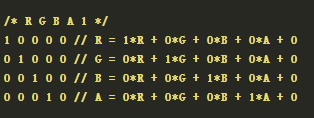

feColorMatrix 允許我們修改任意像素點的顏色或阿爾法值，當type= matrix的時候，value 為20個數字信息，把這些數字信息按照4行5列來組合，從上到下每一行代表一個方程式，數字分別乘以RGBA和常量1，代表如何計算 R G B A，如圖

我們這里簡化一下，將所有不透明區域設置為相同，可以忽略輸入顏色和常量，只設置透明度的值

這個矩陣模型最終計算結果是 red（R）0，green（G）0.9，blue（B）0.9，alpha（A）1，生成一個明亮的青色。

然后我們調整了dx和dy，讓他從投影變成了發光。

demo4

如果要不同顏色，我們只需要調整這里的RGBA值。

feColorMatrix 的type值還有hueRotate（色相旋轉），saturate（飽和度）等，在此不一一列舉，詳細的用法下一次單獨講一下。

三、來張位圖試試？

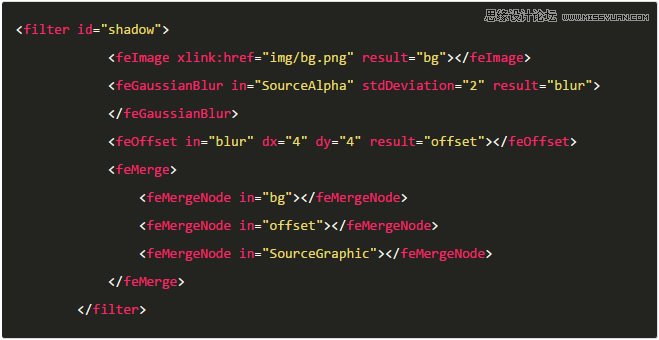

到目前為止我們只是把一個路徑作為濾鏡的輸入源，SVG的 feImage 元素允許我們使用JPG PNG以及其他SVG文件，現在我們給logo加個背景

demo5

背景加進來之后，先把圖標拿掉，我們用一個新的元素來處理一下——feComponentTransfer

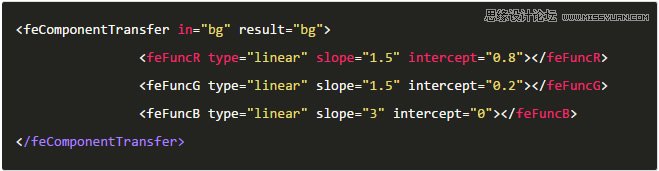

可以在feComponentTransfer 里調整 feFuncR feFuncG feFuncB feFuncA，每個子元素都可以單獨指定一個type屬性，slope是個比例因子，intercept是基準值，具體的計算方式這里不詳細講解，畢竟是輕松打開系列，后面單獨談那些內容吧。

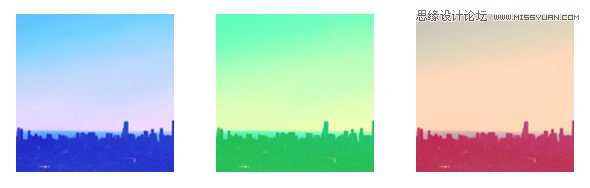

然后我們改變三個通道的值來看看效果

demo6

feFunc的type屬性還有另外的幾個值，gamma，table等等，用法上大同小異，不同的是參數和算法，這里就不一一列舉。
然后我們回到上面的logo，現在都是針對一個輸入源在操作，下面我們同時操作兩個源。

feComposite元素接受兩個源，分別指定在in和in2屬性中，他的operator屬性的值來決定如何合并兩個源。

常用的值有

over 生成的結果就是a層疊在b上面，和我們上面用的mergenode效果是一樣的

in 典型的蒙版效果

out 反轉蒙版的效果

atop a的一部分在b里面，b的一部分在a外面

xor 包含b的外面的a的部分和a的外面的b的部分

arithmetic 最靈活的一個值，可以提供4個參數，k1 k2 k3 k4,每個像素的每個通道結果按照這個方式計算： k1*a*b + k2*a +k3*b +k4

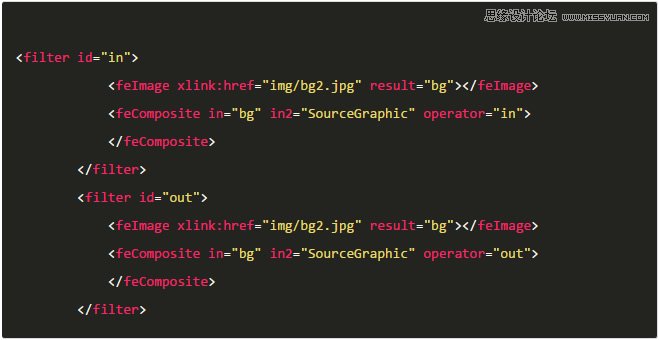

現在我們拿最常用的蒙版效果來舉例用法：

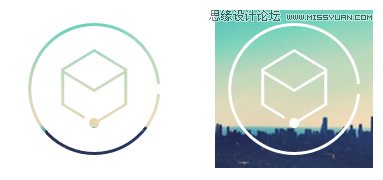

效果如下圖，其他的值推薦大家自己去嘗試一下

demo7

四、其他一些效果

svg瘦身效果

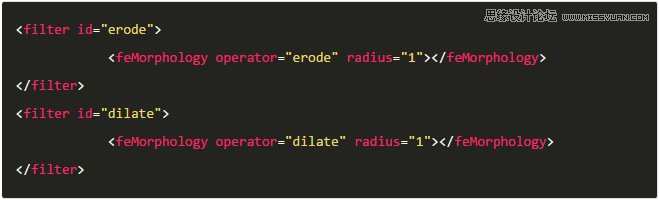

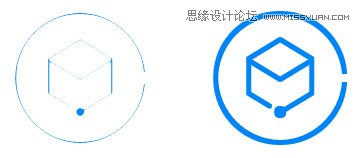

feMorphology可以通過erode與dilate的值來對我們的SVG圖像進行瘦身和加厚，效果如下

demo8

不過效果里可以清晰的看出，對線條進行瘦身效果會造成嚴重破壞。

svg浮雕效果

feConvolveMatrix元素允許我們按照他臨近的像素計算像素新值，于是這個濾鏡就可以生成 模糊，銳化，浮雕這些效果。他的原理就是合并像素和他臨近的像素，生成結果像素。

demo9

小結

filter元素包含一系列濾鏡基元，每個都接受一個或者多個輸入，同時提供唯一的結果供其他基元使用，這就是SVG濾鏡工作的方式。篇幅有限，并沒有把SVG濾鏡的知識全部詳細的介紹，后面會另外單獨介紹一些知識點。

附 幾種SVG圖像的fallbacks

使用svg必然要因為兼容性等因素考慮好fallbacks，常用的有幾種方式：

1.通過alt或者文本標簽的方式做提示
2.通過判斷或者查詢顯示一張圖片

通常都不會選擇第一種。

第二種，也有多種方案，下面我們列舉幾個：

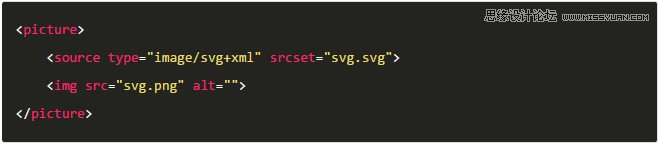

1.html的source標簽屬性 type=”image/svg+xml” 方式，在支持的瀏覽器里使用SVG，在不支持的瀏覽器里顯示PNG，優點是type靈活，可用于SVG,WEBP等，而且保持了img標簽的特性，方便做布局操作。缺點兼容性要求高，ios9+，安卓5+，微軟Edge+

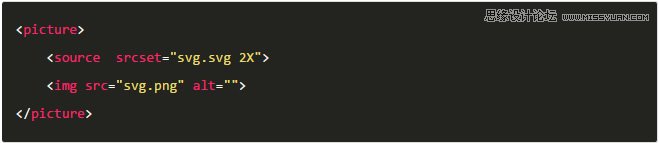

2.srcset=”svg.svg 2X” 方式，在2倍屏顯示SVG，在其他顯示PNG，缺點同上

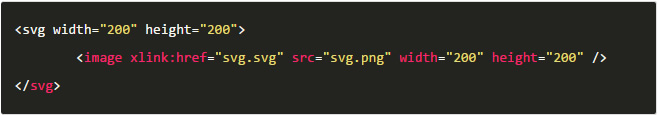

3.svg標簽方式，缺點必須指定寬高，沒有圖片的保持寬高比例特性，優點兼容性好,兼容所有主流瀏覽器

svgfallback demo
