貝塞爾工具是創建完美圖形最常用的工具之一，它構造路徑的方法比較適合長期性的繪圖作業及要求精度較高的繪圖任務。在使用“貝塞爾”工具繪圖之前，首選應了解有關“貝塞爾曲線”的概念。

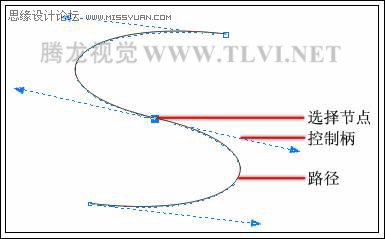

法國數學家“貝塞爾”在工作中發現，任何一條曲線都可以通過與它相切的控制柄兩端的點的位置來定義。其中切線的長度和角度描述了一條路徑是如何在兩個頂點之間偏離直線的，這就是“貝塞爾曲線規律”簡單地說，控制柄的作用就猶如杠桿，改變控制柄的角度和長短，也就改變了曲線的曲率。圖3-19出示了貝塞爾曲線及其控制點示意圖。

圖3-19 貝塞爾曲線示意圖

1. 使用貝塞爾工具繪制曲線

(1)選擇工具箱中的“貝塞爾”工具，首先在繪圖頁面中單擊確定路徑的起始點，接著在要放置第二個節點的位置單擊并拖動鼠標，在拖動的同時可看到節點的兩側控制柄在移動，兩個控制點以與節點相反的方向移動。控制點與節點之間的距離決定了繪制線段的高度和深度，控制點的角度則控制曲線的斜率，通過依次單擊鼠標來放置節點，使控制柄改變曲線的曲率，如圖3-20所示。

圖3-20 貝塞爾曲線及控制點

提示：當確定控制點位置時按住鍵，可以使控制點以15度的增量變化。

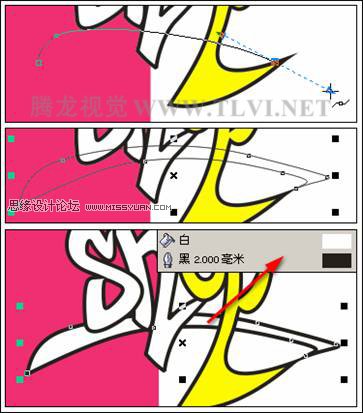

(2)參照圖3-21所示繪制路徑，接著使用“形狀”工具，對繪制的路徑節點進行調整。然后通過按下鍵，將其放到所有字母圖形下面，并填充為白色，輪廓寬度為2mm。

圖3-21 繪制曲線

技巧：在使用“貝塞爾”工具繪制曲線拖動其控制柄時，加按鍵盤上的鍵，可使節點變?yōu)?ldquo;尖突節點”;若加按鍵，則可使節點變?yōu)?ldquo;平滑節點”;按住鍵可以移動最后創建節點的位置。

2. 使用貝塞爾工具繪制直線

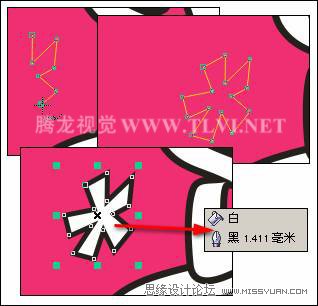

(1)接下來使用“貝塞爾”工具，在繪圖頁面中單擊確定起始點的位置，然后移動鼠標到下一個節點的位置再次單擊創建直線，參照圖3-22所示，繪制封閉路徑并填充顏色。

提示：在使用“貝塞爾”工具繪制曲線的同時，在其屬性欄中單擊“自動閉合曲線”按鈕，可將曲線閉合。

圖3-22 繪制裝飾圖形

(2)接著參照之前的操作方法，繪制出其他裝飾圖形。如圖3-23所示。

(3)讀者也可以通過執行“文件”→“導入”命令，導入本書附帶光盤\Chapter-03\“裝飾圖形.cdr”文件。接著按下鍵盤上的鍵，取消圖形群組并調整圖形的位置。

圖3-23 導入光盤文件

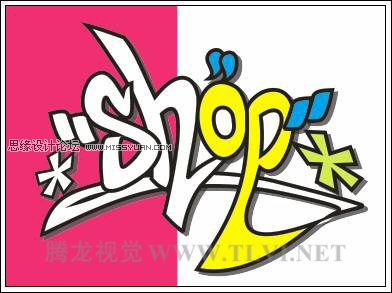

(4)再次執行“文件”→“導入”命令，導入本書附帶光盤\Chapter-03\“文字陰影.cdr”文件。接著將其放置到繪圖頁面中相應的位置，并按下鍵盤上的鍵，調整陰影圖形的順序到文字圖形的下面。如圖3-25所示。

圖3-25 導入光盤文件

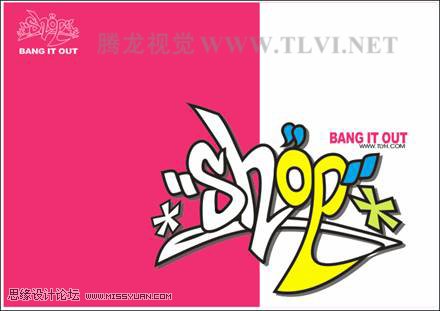

(5)最后添加裝飾圖形及相關文字信息，完成本實例的制作，如圖3-26所示。讀者在制作過程中如遇到什么問題，可打開本書附帶光盤\Chapter-03\“文字效果.cdr”文件進行查閱。

圖3-26 制作完成效果
